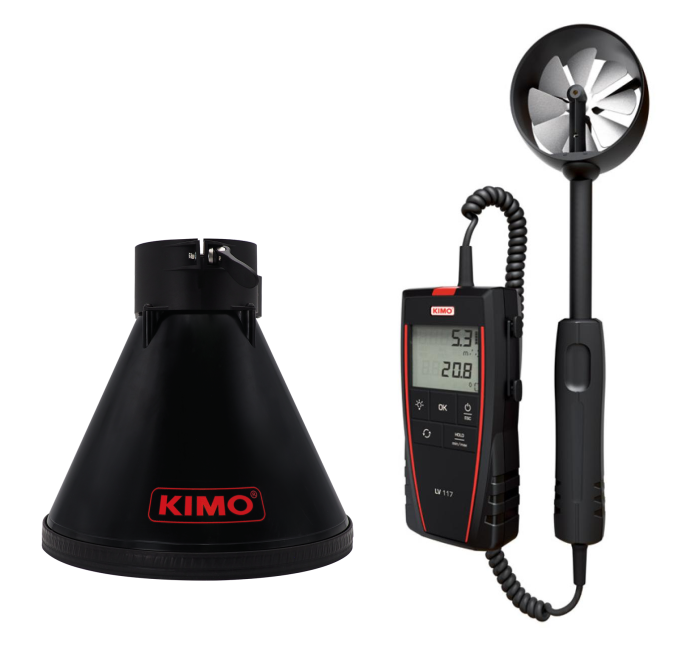

Sada na meranie prietoku na výustkách: anemometer KIMO LV110 + nástavec Si-K25 (Ø 260 mm)
Kód produktu: 28122 Doprava a platba
Zvýhodnená sada pre vzduchotechnikov: vrtuľkový anemometer KIMO LV110 (0,3 … 35 m/s, Ø 100 mm, prietok do 99 999 m³/h, teplota) a okrúhly nástavec Si-K25 s otvorom Ø 260 mm. Nástavec zachytí celý prúd z výustky a anemometer ukáže m³/h priamo. Pre tanierové ventily a okrúhle anemostaty. viac
Pre koho a na čo
- Najlepšie pre: vzduchotechnika alebo správcu budovy, ktorý meria prietok na okrúhlych výustkách a chce hotovú sadu s anemometrom.
- Rieši: LV110 s vrtuľkou Ø 100 mm a nástavec Si-K25 – prietok v m³/h priamo, bez prepočtu plochy, s kalibračným certifikátom.
- Oproti bežným alternatívam: lacnejšia než balometer DBM620 (do 400 m³/h na výustku); výhodnejšia než anemometer a nástavec samostatne.
Hlavné vlastnosti
- Anemometer KIMO LV110 s vrtuľkovou sondou Ø 100 mm na kábli, rýchlosť 0,3 … 35 m/s, teplota −20 … 80 °C
- Výpočet objemového prietoku 0 … 99 999 m³/h – s nástavcom priamo bez zadávania plochy
- Automatický priemer, MIN / MAX, HOLD, detekcia smeru prúdenia
- Dvojriadkový displej, 4 × AAA, výdrž 180 h
- nástavec Si-K25 (Ø 260 mm) – voštinový usmerňovač, prietok 10 … 400 m³/h
- Prepravné puzdro na nástavec, kalibračný certifikát anemometra v cene
Sada spája KIMO LV110 – robustný vrtuľkový anemometer s vrtuľkou Ø 100 mm na kábli, ktorý sa roky používa na zaregulovanie VZT – s okrúhly nástavec Si-K25 s otvorom Ø 260 mm. Vrtuľka s veľkým priemerom priemeruje prúdenie cez celú plochu a s nástavcom dostanete objemový prietok výustky priamo v m³/h, bez zadávania plochy a bez bodového merania po mriežke.
Anemometer meria rýchlosť 0,3 … 35 m/s a teplotu, počíta automatický priemer, drží MIN / MAX a rozozná smer prúdenia (prívod / odvod). Displej je dvojriadkový, napájanie 4 × AAA vydrží 180 hodín. Pre tanierové ventily a okrúhle anemostaty.
Typické použitie: zaregulovanie a odovzdanie vzduchotechniky, kontrola hygienických výmen vzduchu v školách a kanceláriách, servis klimatizácií. Pre meranie v potrubí doplňte KIMO VT110 so žeravým drôtom alebo PCE-HVAC 2 s Pitotovou trubicou. Potrebujete aj štvorcový nástavec? Zvoľte sadu LV110 + Si-K25 + Si-K85 s oboma.
Rozsah dodávky
- 1 × anemometer KIMO LV110 s vrtuľkovou sondou Ø 100 mm
- 1 × nástavec Si-K25 (Ø 260 mm) s puzdrom
- 1 × kalibračný certifikát LV110
- 4 × batéria AAA
- 1 × návod na použitie
Technické parametre
| Rýchlosť prúdenia | 0,3 … 35 m/s; ±3 % ±0,1 m/s (do 3 m/s), ±1 % ±0,3 m/s (nad 3 m/s); rozlíšenie 0,01 m/s |
| Objemový prietok | 0 … 99 999 m³/h (m³/h, l/s, m³/s, cfm), ±3 % ±0,03 × plocha |
| Teplota | −20 … 80 °C, ±0,4 % ±0,3 °C |
| Sonda | vrtuľka Ø 100 mm na kábli |
| Funkcie | automatický priemer, MIN / MAX, HOLD, smer prúdenia |
| Napájanie | 4 × AAA, 180 h |
| Nástavec | nástavec Si-K25 (Ø 260 mm), 10 … 400 m³/h, PC-ABS, voštinový usmerňovač |
Časté otázky
Na čo sa tento prístroj používa?
Zvýhodnená sada pre vzduchotechnikov: vrtuľkový anemometer KIMO LV110 (0,3 … 35 m/s, Ø 100 mm, prietok do 99 999 m³/h, teplota) a okrúhly nástavec Si-K25 s otvorom Ø 260 mm. Nástavec zachytí celý prúd z výustky a anemometer ukáže m³/h priamo.
Čo je v balení?
Anemometer KIMO LV110 s vrtuľkovou sondou Ø 100 mm, nástavec Si-K25 (Ø 260 mm) s puzdrom, kalibračný certifikát LV110, 4 × batéria AAA a návod na použitie.
Ako sa napája?
4 × AAA, 180 h.
Je v cene kalibračný certifikát?
Áno, kalibračný certifikát výrobcu je v balení.
Prečo merať prietok na výustke s nástavcom?
Bez nástavca sa rýchlosť meria v niekoľkých bodoch mriežky a násobí odhadnutou voľnou plochou – výsledok sa líši podľa toho, kde sondu priložíte. Nástavec zachytí celý prúd a vedie ho na sondu v známom priereze, takže m³/h sú opakovateľné a porovnateľné medzi výustkami.
Ktorý rozmer nástavca zvoliť?
Otvor nástavca má byť aspoň taký veľký ako výustka, aby ju celú prekryl; rezerva niekoľko centimetrov nevadí. Štvorcové anemostaty 300 mm → K75 / Si-K85, tanierové ventily → Si-K25, štrbinové výustky → K150. Ak máte rôzne výustky, zvoľte sadu.
Žeravý drôt, vrtuľka alebo Pitotova trubica?
Žeravý drôt meria od 0,1 – 0,3 m/s a zmestí sa do malého otvoru – potrubia, výustky, laminárne boxy. Vrtuľka Ø 100 mm priemeruje prúdenie na výustke a s nástavcom dá prietok priamo. Pitotova trubica zvládne vysoké rýchlosti a horúce či znečistené plyny – komíny, výtlak ventilátorov.
Ako sa z rýchlosti vypočíta prietok?
Objemový prietok = stredná rýchlosť × prierez potrubia. Prístroj to urobí sám po zadaní rozmeru potrubia; dôležité je merať v rovnom úseku (aspoň 5 priemerov za kolenom či klapkou) a v potrubí spriemerovať viac bodov – alebo použiť priemerujúcu sondu DEBIMO.
Ako často sa anemometer kalibruje?
Výrobca odporúča rekalibráciu raz za 12 mesiacov; pri meraniach do protokolov a pre audity sa vyžaduje platný kalibračný certifikát. Kalibráciu vám zabezpečíme.
