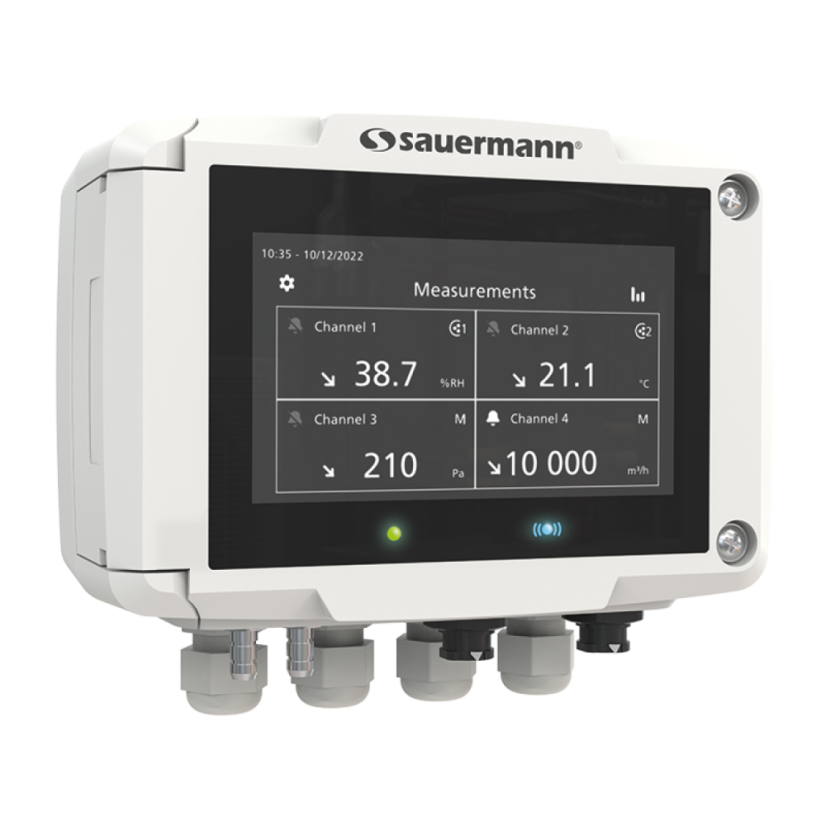

Multifunkčný prevodník Sauermann Si-C320 – tlak, rýchlosť a prietok vzduchu, vlhkosť, CO₂, teplota, 4 výstupy, Modbus RTU
Kód produktu: Si-C320 Doprava a platba
Jeden stacionárny prevodník na všetko vo VZT: dva vstupy pre vymeniteľné sondy a moduly (diferenčný tlak do ±10 000 Pa, rýchlosť 0 … 30 m/s, prietok do 999 999 m³/h, vlhkosť, teplota, CO₂, CO, VOC), 4 analógové výstupy 4 – 20 mA / 0 – 10 V, Modbus RTU, 4 alarmy, voliteľné 4 relé, záznam dát, veľký dotykový displej, IP66, 24 V. viac
Pre koho a na čo
- Najlepšie pre: projektanta alebo správcu budovy, ktorý chce z jednej VZT jednotky dostať tlak, prietok, vlhkosť a CO₂ do BMS jedným prevodníkom.
- Rieši: dva vstupy pre ľubovoľné sondy, 4 analógové výstupy, Modbus RTU, 4 alarmy a záznam dát – nahradí tri až štyri samostatné prevodníky.
- Oproti bežným alternatívam: oproti CTV110 / CTV210 meria aj tlak, vlhkosť a plyny a má Modbus; oproti Si-CPE320 nie je určený na tlakové kaskády čistých priestorov.
Hlavné vlastnosti
- Dva vstupy pre vymeniteľné sondy a moduly – kombinácia podľa aplikácie
- Rýchlosť vzduchu 0 … 30 m/s (sonda) alebo do 100 m/s (Pitot / DEBIMO cez tlakový modul), prietok 0 … 999 999 m³/h, výmeny vzduchu ACH
- Diferenčný tlak −50/50 Pa až ±10 000 Pa (modul so vstupom pre termočlánok K)
- Vlhkosť 0 … 100 % RV, teplota −40 … 150 °C, rosný bod, entalpia, absolútna vlhkosť; CO₂ 0 … 10 000 ppm, CO 0 … 500 ppm, VOC
- 4 analógové výstupy 4 – 20 mA / 0 – 10 V + Modbus RTU RS485; voliteľne 4 relé
- 4 konfigurovateľné alarmy, záznam dát, trendy – cez softvér / aplikáciu Sauermann Control

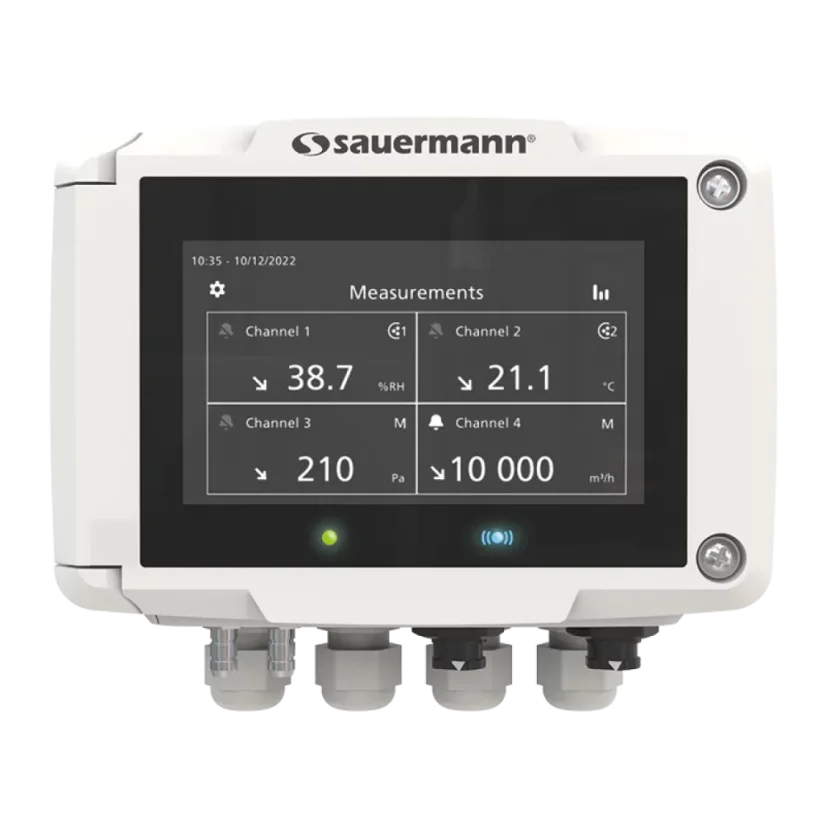

- Veľký dotykový displej so 4 hodnotami naraz, kryt IP66, napájanie 24 V AC/DC

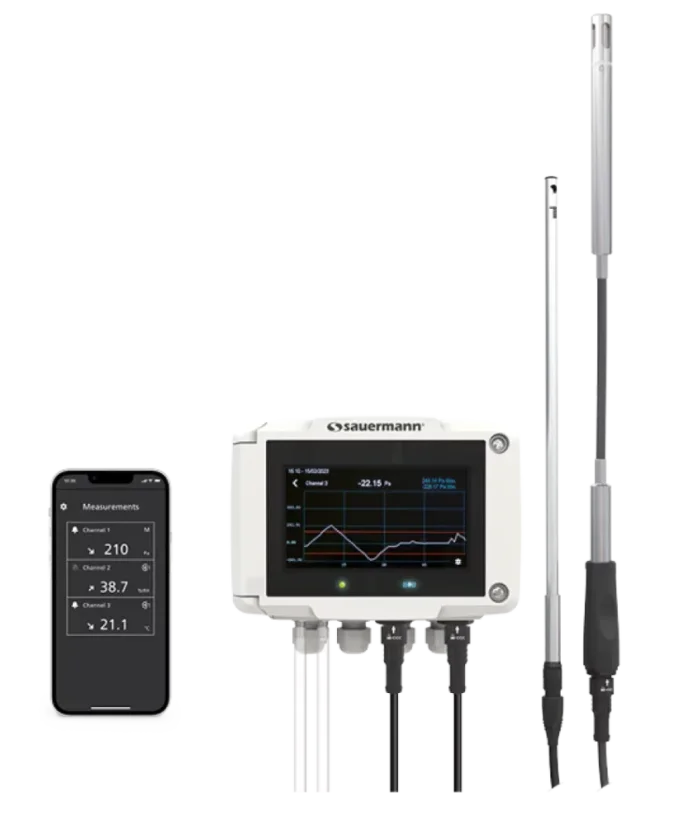

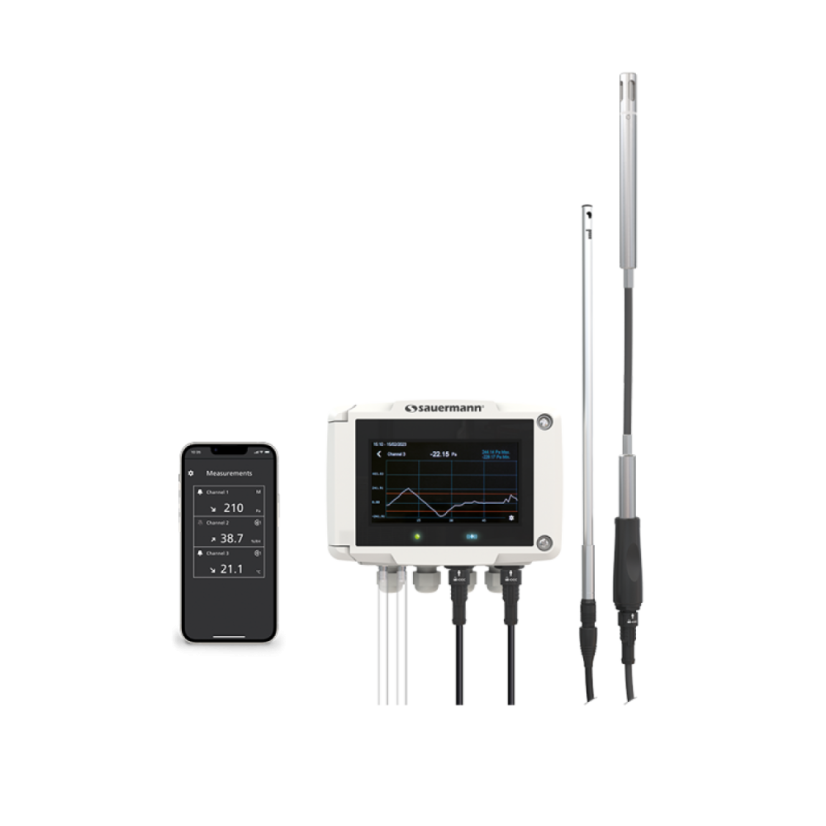

Sauermann Si-C320 nahrádza niekoľko jednoúčelových prevodníkov jedným prístrojom: do dvoch vstupov sa pripoja ľubovoľné dve zo sond a modulov – tlakový modul (diferenčný tlak na filtroch, Pitotova trubica alebo DEBIMO na rýchlosť a prietok v potrubí), sonda rýchlosti so žeravým drôtom, vlhkostná / teplotná sonda, sondy CO₂, CO a VOC. Prevodník zobrazí štyri veličiny naraz a pošle ich na štyri analógové výstupy alebo cez Modbus RTU do riadiaceho systému.
Pre vzduchotechniku to znamená: prietok a tlaková strata VZT jednotky, vlhkosť a teplota prívodu a CO₂ v miestnosti z jedného prevodníka, so štyrmi alarmami a záznamom dát, ktorý sa stiahne cez softvér alebo mobilnú aplikáciu Sauermann Control. Z nameraných hodnôt počíta aj rosný bod, entalpiu, absolútnu vlhkosť a výmeny vzduchu ACH. Voliteľný modul 4 relé spína ventilátory alebo signalizáciu priamo.

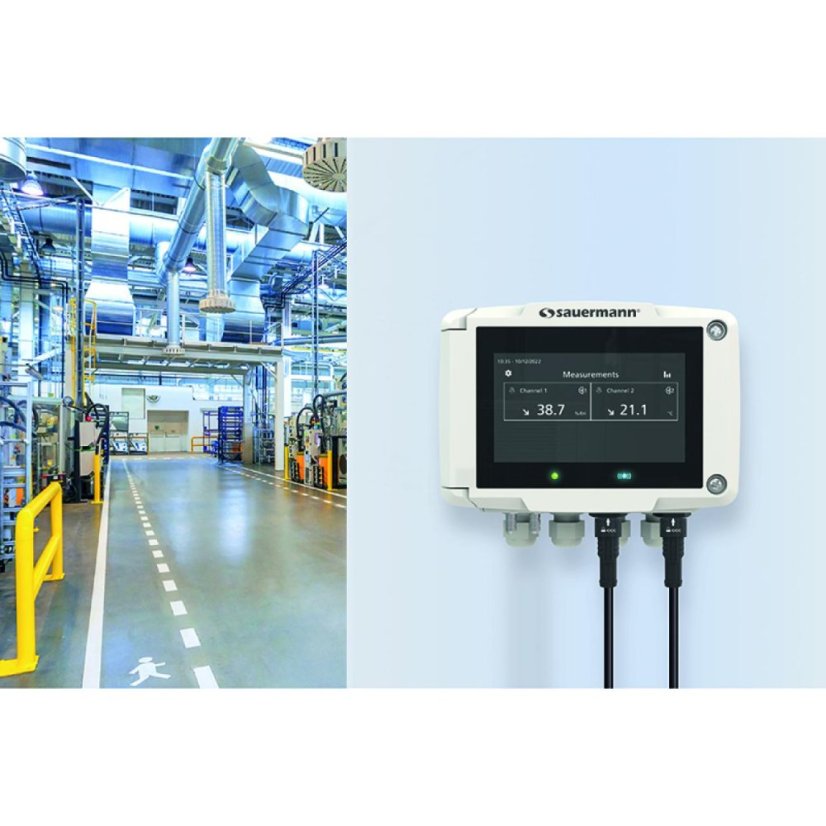

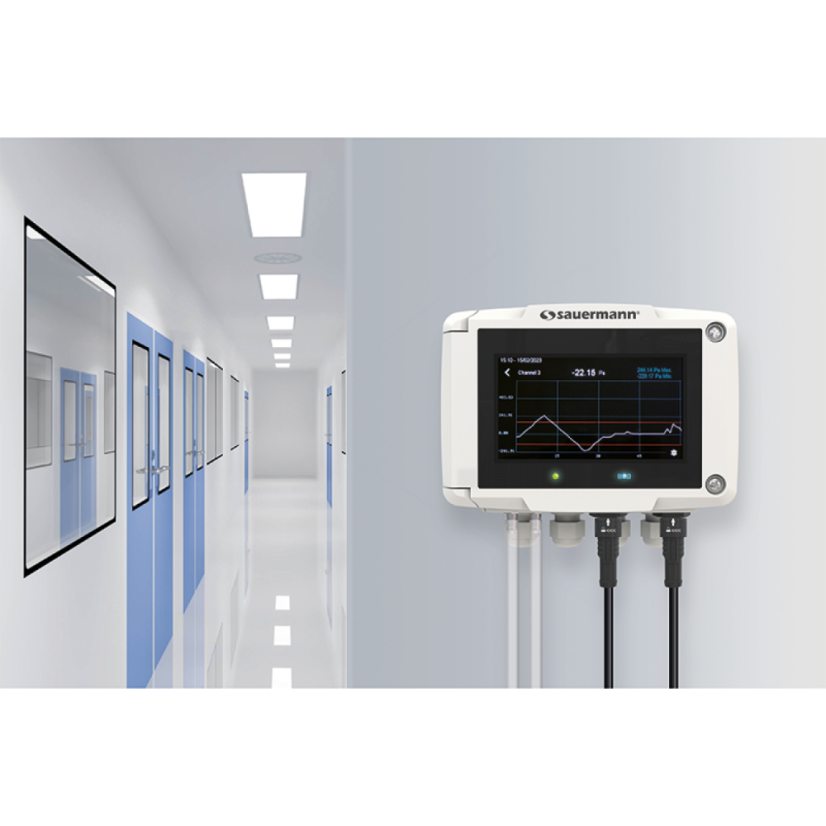

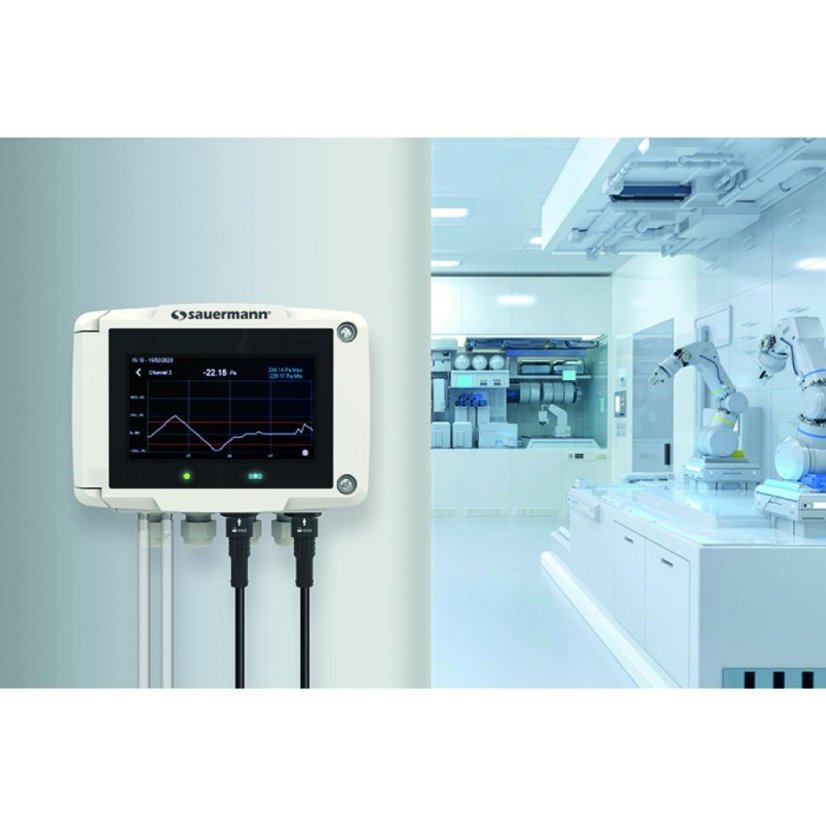

Konfiguruje sa na veľkom dotykovom displeji alebo v aplikácii, kryt IP66 znesie strojovňu aj vonkajšie prostredie. Sondy a moduly sa objednávajú samostatne podľa tabuľky výberu v prílohe. Pre čisté priestory s tlakovou kaskádou je určený Sauermann Si-CPE320; na samotnú rýchlosť v potrubí stačí KIMO CTV210 alebo CTV110 so sondou do potrubia.
Rozsah dodávky
- 1 × prevodník Sauermann Si-C320 (bez sond a modulov)
- 1 × návod
- sondy, moduly a relé modul – príslušenstvo podľa tabuľky výberu
Technické parametre
| Vstupy | 2 × vstup pre vymeniteľné sondy / moduly |
| Diferenčný tlak | modul diferenčného tlaku −50/50 Pa až −10 000/10 000 Pa (podľa modelu), vstup TcK −200 … 1300 °C |
| Rýchlosť prúdenia | sonda 0 … 30 m/s (0 … 50 °C); z tlaku (Pitot, DEBIMO) do 100 m/s |
| Objemový prietok | 0 … 999 999 m³/h; výmeny vzduchu 0 … 1000 ACH |
| Vlhkosť | 0 … 100 % RV, −40 … 150 °C (podľa sondy); rosný bod, mokrý teplomer, entalpia, absolútna vlhkosť |
| Teplota | sondy −80 … 150 °C |
| Detegovaný plyn | CO₂ 0 … 10 000 ppm, CO 0 … 500 ppm, VOC 0 … 1000 ppb / CO₂eq 400 … 2000 ppm |
| Tlak | modul atmosférického tlaku 800 … 1100 hPa |
| Výstupy | 4 × analógový 0 – 10 V / 4 – 20 mA; Modbus RTU RS485; voliteľne 4 × relé |
| Alarmy | 4 konfigurovateľné, vizuálne a zvukové |
| Záznam | záznam dát, export cez Sauermann Control (PC, iOS, Android) |
| Displej | veľký dotykový, 4 veličiny naraz, indikátor trendu |
| Napájanie | 24 V AC / DC ±10 % |
| Krytie | IP66 |
Časté otázky
Na čo sa tento prístroj používa?
Jeden stacionárny prevodník na všetko vo VZT: dva vstupy pre vymeniteľné sondy a moduly (diferenčný tlak do ±10 000 Pa, rýchlosť 0 … 30 m/s, prietok do 999 999 m³/h, vlhkosť, teplota, CO₂, CO, VOC), 4 analógové výstupy 4 – 20 mA / 0 – 10 V, Modbus RTU, 4 alarmy, voliteľné 4 relé, záznam dát, veľký dotykový displej, IP66, 24 V.
Čo je v balení?
Prevodník Sauermann Si-C320 (bez sond a modulov), návod a sondy, moduly a relé modul.
Ako sa napája?
24 V AC / DC ±10 %.
Dá sa používať vonku alebo v prašnom prostredí?
Krytie IP66: je prachotesný, odolá prúdu vody, dá sa opláchnuť. Vonku sa dá používať aj za dažďa.
Je v cene kalibračný certifikát?
Nie, základná verzia sa dodáva bez certifikátu. Ak kalibráciu potrebujete, kontaktujte nás – radi vám ju dohodneme.
4 – 20 mA alebo 0 – 10 V?
Prúdová slučka 4 – 20 mA je odolná proti rušeniu a dlhému káblu a hodnota pod 4 mA prezradí prerušený vodič; 0 – 10 V je jednoduchšie pre regulátory VZT na krátku vzdialenosť. Prevodníky KIMO majú oba výstupy, vyberá sa prepínačom; Si-C320 navyše Modbus RTU.
Aký rozsah rýchlosti nastaviť na prevodníku?
Čo najužší, aký aplikácia dovolí – pri 0 … 30 m/s zodpovedá 1 mA 1,9 m/s, pri 0 … 5 m/s len 0,3 m/s. Pre laminárne prúdenie a čisté priestory voľte 0 … 1 alebo 0 … 2 m/s, pre potrubie VZT 0 … 10 alebo 0 … 20 m/s.
Kam prevodník do potrubia namontovať?
Do rovného úseku aspoň 5 priemerov za kolenom, klapkou alebo ventilátorom a 2 priemery pred ďalšou zmenou; sondu do stredu prierezu kolmo na prúdenie, značkou smeru v smere prúdu. Prevodník mimo prúdu horúceho vzduchu, kábel sondy neťahať vedľa silových káblov.
Ako často sa anemometer kalibruje?
Výrobca odporúča rekalibráciu raz za 12 mesiacov; pri meraniach do protokolov a pre audity sa vyžaduje platný kalibračný certifikát. Kalibráciu vám zabezpečíme.
