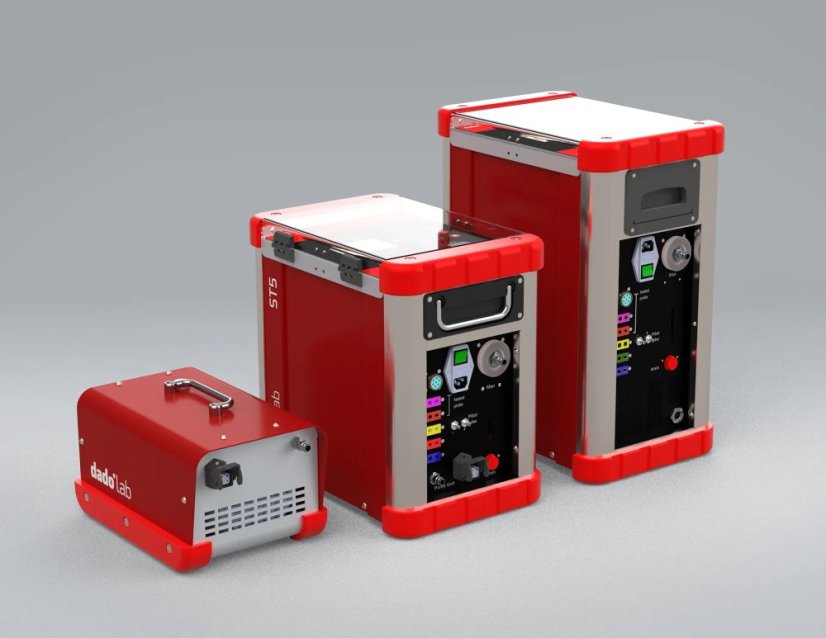

Izokinetická aparatúra DADOLAB ST5 a ST5-EVO sú navrhnuté na automatické odbery tuhých a plynných emisií podľa najnovších noriem. Dizajn a technické riešenie najnovšej aparatúry poskytujú efektívne, pohodlné a univerzálne používanie podľa najnovších noriem.

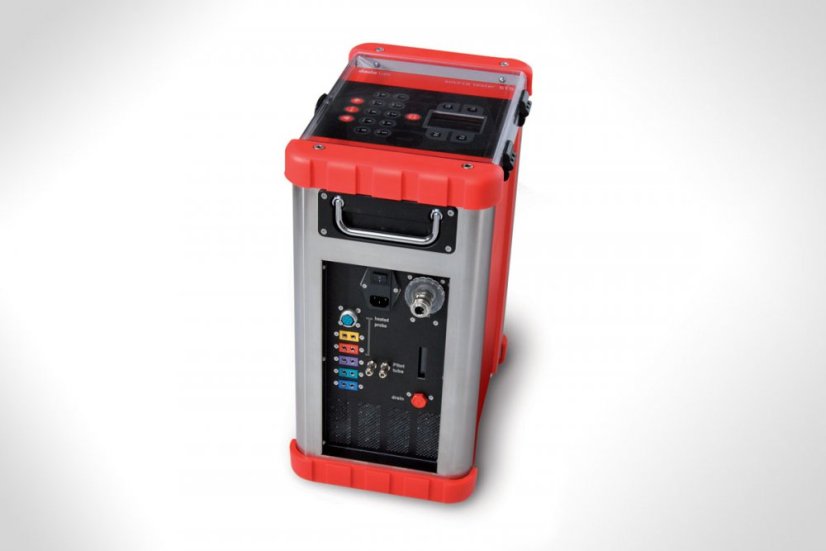

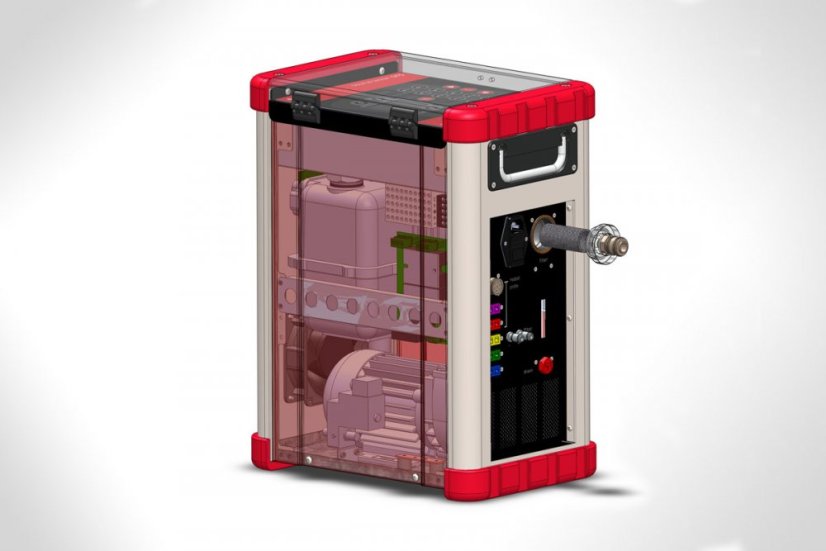

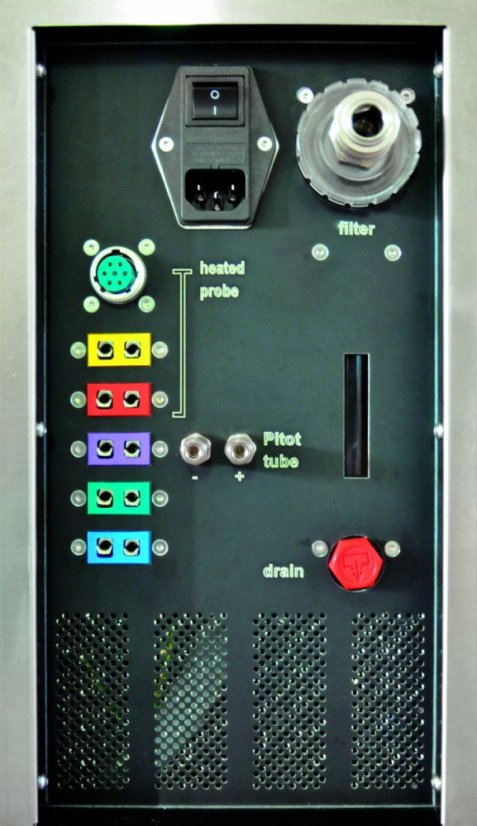

ST5 je kompaktná odberová jednotka na zabezpečenie automatických izokinetických meraní nízkych, stredných a vysokých koncentrácií tuhých látok podľa EN 13284-1 a ISO 9096. Jednotka s čerpadlom 5 až 60 l/min zabezpečí regulované izokinetické odbery v prostredí s rýchlosťami plynu od 2 do 50 m/s a v odpadovom plyne s teplotou až 800 °C. Jednotka ST5 prostredníctvom ovládacieho panelu poskytuje pohodlné programovanie odberu a sledovanie všetkých parametrov počas odberu. Všetky protokoly z meraní a podrobné zdrojové údaje sa ukladajú v pamäti a cez USB kľúč je možné ich preniesť do PC pre ďalšie spracovanie. Jednotka má štandardne zabudované vstupy pre reguláciu ohrevu sondy a externého filtračného boxu, prípadne iných zariadení a vstupy pre externé snímače teploty - termočlánky. V jednotke je zabudované čerpadlo vzorky, suchý plynomer, snímače teploty, tlaku, izokinetický regulačný systém, elektronický systém zberu a spracovania dát. ST5 je kompatibilný so všetkými typmi odberových sond a príslušenstva Dadolab pre izokinetické odbery bežných tuhých emisií aj špecifických emisií na spaľovniach odpadov (HCl, PCDD/F, HF, ťažkých kovov v tuhej aj plynnej fáze).

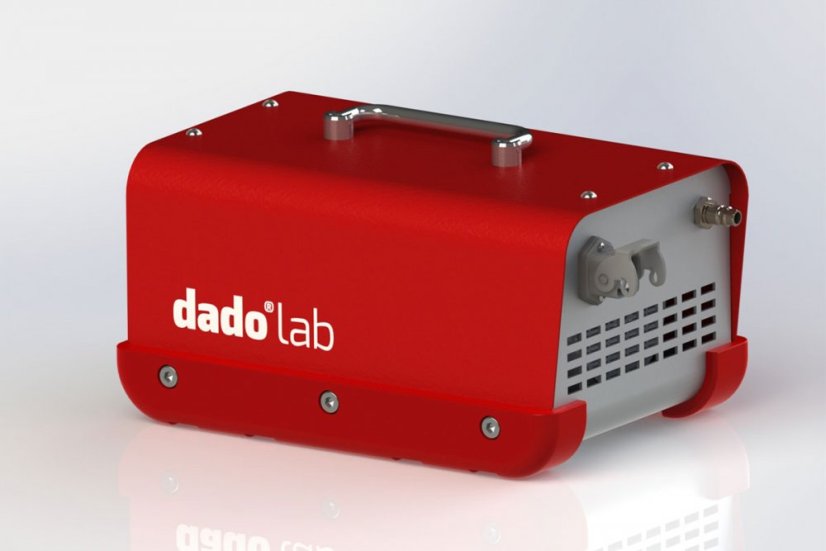

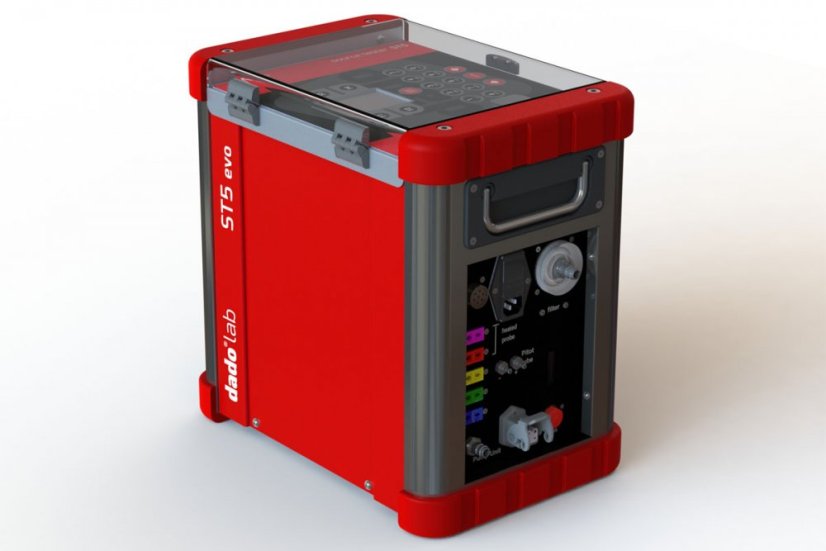

Jednotka ST5-EVO je rozdelená na dve časti, na hlavnú ovládaciu časť (CU) a osobitné čerpadlo vzorky (PU). Výhodou tohto usporiadania odberovej časti aparatúry je možnosť ponechania ťažšej pumpy – PU (10 kg)) na zemi a ľahšej časti – CU (6kg) na plošine vo výške. Tieto dva prístroje sa medzi sebou prepoja iba relatívne lacnou tlakovou hadicou a kombinovaným napájaco-komunikačným káblom. Ďalšou výhodou je aj možnosť použiť ihneď akékoľvek náhradné čerpadlo, ktoré má trojfázový motor v prípade náhlej poruchy na mieste merania. Všetky ostatné vlastnosti a funkcie v jednotke ST5-EVO sú rovnaké ako v modeli ST5.
HLAVNÉ CHARAKTERISTIKY:
- spĺňa požiadavky podľa ISO 9096 a EN 13284
- robustná konštrukcia a dizajn
- jedná kompaktná jednotka pre pohodlné meranie v teréne
- meranie objemu vzorky suchým plynomerom aj Venturiho clonkou, membránové alebo rotačné čerpadlo

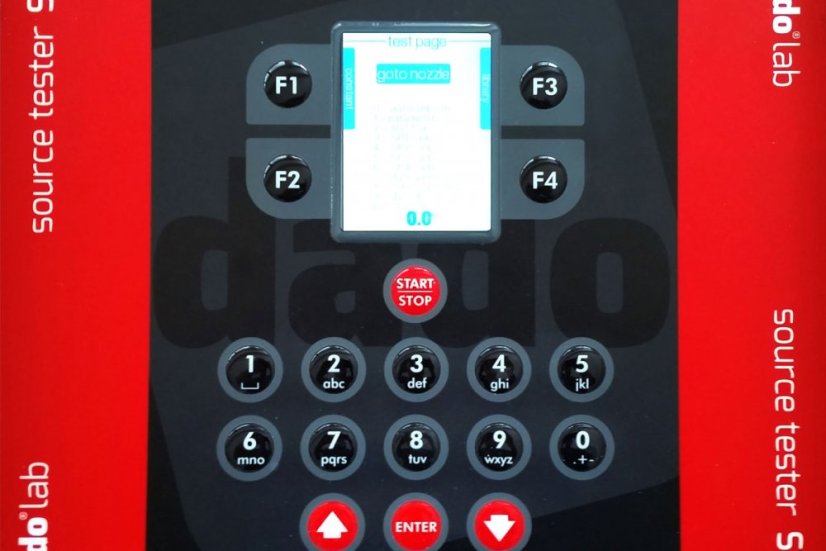

- programovanie a riadenie odberu cez klávesnicu kontrolnej jednotky (Notebook nie je potrebný počas odberu)
- programovateľná skúška tesnosti odberovej trate
- alarmy pre vniknutie vody do odberovej jednotky a pre nízky prietok
- funkcia test snímačov diferenčného a absolútneho tlaku, snímačov teploty
- výpočet počtu a rozmiestnenia meracích bodov, hustoty plynu, generovanie kompletného meracieho protokolu
- turbulenčný faktor - špeciálna funkcia pre tlmenie výkyvov merania rýchlosti plynu
- možnosť programovania aj odberu pri použití filtračného systému PM10 a PM2,5 - impaktory
- zabudované digitálne termostaty pre reguláciu ohrevu externého filtračného boxu a sondy (dodávané štandardne)
- nízka hmotnosť hlavnej odberovej jednotky, 16 kg

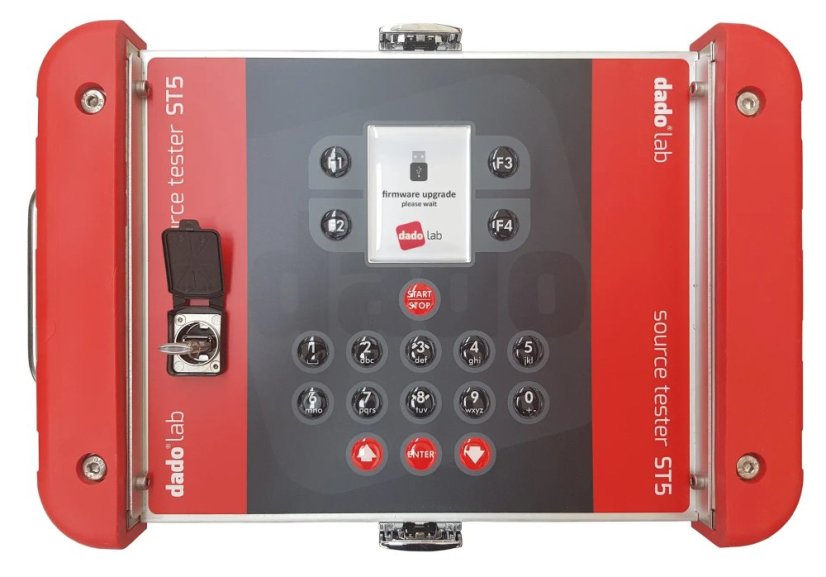

- uloženie protokolu s nameranými údajmi na USB kľúč
- Bluetooth konektivita s PC, tabletom alebo smartfónom
- možnosť korekcie - nastavenia snímačov teploty, tlaku, plynomeru po kalibrácii
- skrinka odberovej jednotky je výborne chránená pred poškodením pri manipulácii (ochranné rohy z tvrdého plastu)

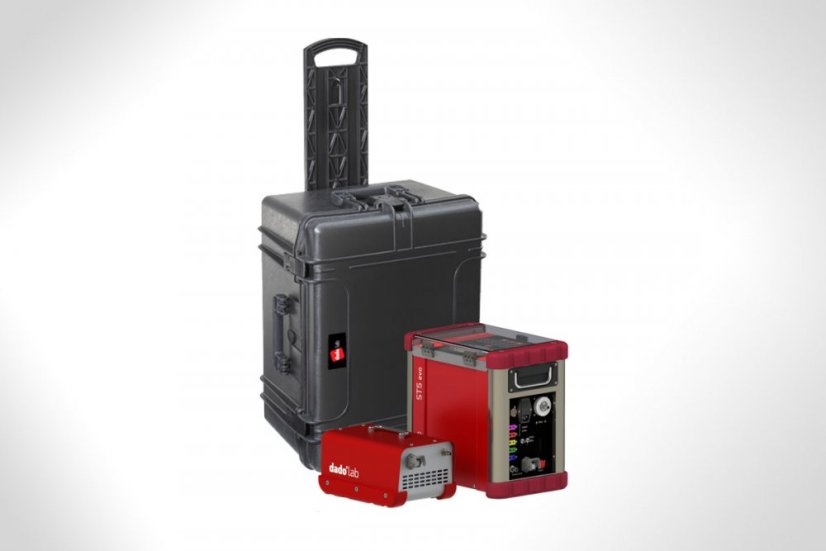

- prepravný kufor je štandardne dodávaný bez príplatku
FUNKCIE ODBERU VZORKY:
- autozero snímača diferenčného tlaku po zapnutí prístroja
- automatické meranie barometrického tlaku počas autotestu po zapnutí prístroja
- predbežné meranie rýchlostného a teplotného profilu podľa noriem EN 16911-1 a EN15259
- výpočet meracích bodov podľa ISO 9096 (so stredovým bodom alebo bez), EN 13284-1 a podľa EPA Method 2 (počet na základe dĺžky rovného úseku potrubia)
- knižnica s uloženými rôznymi potrubiami a ich parametrami (jednoduché načítanie pri opakovaných meraniach)
- automatický izokinetický odber
- konštantný odber (napr. pri použití impaktora PM10/PM2,5)
- turbulenčný faktor eliminácia vplyvu turbulencií na izokinetický odber
- voľba odberovej hubice
- prerušenie odberu bez straty údajov, zmena parametra (napr. čas, hubica) a pokračovanie
- test meradiel, výkonu čerpadla, kalibrácie
- predvoľba viacerých konštánt Pitotových sond
- skúška tesnosti s vyhodnotením
- simultánny odber s možnosťou vloženia prietoku pri použití bočného odberu (napr. súčasný odber do impingérov meranie HCl, HF na spaľovniach odpadov), vložený údaj je korigovaný pri automatickom riadení izokinetiky
- programovanie odberu s použitím filtračných systémov pre PM10 a PM 2,5
- data loss management: pri prerušení napájania počas odberu nedochádza ku strate údajov, po obnovení napájania systém pokračuje v odbere z bodu, v ktorom skončil
