Analógová alebo zbernicová ústredňa

Analógová ústredňa (4 – 20 mA) má pre každý detektor vlastný vstup a vlastný kábel. Je jednoduchá, lacná a spoľahlivá – signál pod 4 mA okamžite prezradí prerušený kábel alebo poruchu snímača. Hodí sa do 8 detektorov: GA-300-2, GA-300-4 pre detektory Gas Sense, RYM02M1 a RYM02M0 pre Seitron SY a SX. Zbernicová ústredňa (RS485 Modbus RTU) číta až 32 detektorov po jednej tienenej dvojlinke; každý detektor má adresu a ústredňa z neho číta koncentráciu, stav aj poruchu. Ušetrí kilometre káblov vo veľkých garážach a halách a umožní záznam udalostí – GA-ADR pre Gas Sense, RYK01M pre Seitron. Detektor musí mať rovnaký typ výstupu ako ústredňa.

Čo sa na ústredňu pripája

• Detektory – stacionárne snímače z kategórie Detektory pre priemysel; ústredňa ich zvyčajne aj napája (12 V alebo 24 V).
• Solenoidný ventil na prívode plynu – na relé druhého stupňa alarmu; bezpečnostný ventil (bez prúdu zatvorený) sa po alarme otvára ručne po stlačení RESET.
• Ventilátor – na relé prvého stupňa, aby sa priestor odvetral skôr, než koncentrácia stúpne na druhý prah.
• Siréna a maják – siréna ACCSRL220 na relé alarmu; v hlučných prevádzkach dve na opačných koncoch priestoru.
• Záložná batéria – záložná batéria udrží detekciu v chode pri výpadku siete.
• Nadradený systém – relé poruchy a sumárneho alarmu do riadiaceho systému budovy alebo PLC, pri Modbuse priamo dáta.

Ako ústredňa vyhodnocuje alarm

Pre každú zónu sú nastavené dva alebo tri prahy. Prvý stupeň (predalarm, napr. 10 % DMV alebo 30 ppm CO) spustí ventiláciu a optickú signalizáciu, druhý stupeň (20 % DMV, 100 ppm CO) zatvorí ventil, odpojí technológiu a spustí sirénu. Porucha – prerušený kábel, chybný snímač, výpadok komunikácie – má vlastné relé, aby sa „mlčiaci" systém nezamenil za bezpečný stav. Tlačidlo TEST na ústredni overí signalizáciu a relé kedykoľvek bez skúšobného plynu, tlačidlo RESET potvrdí alarm po odvetraní a odstránení príčiny.

Montáž a umiestnenie

Ústredne sa montujú na DIN lištu do rozvádzača alebo do nástennej skrinky, vždy mimo priestoru s výbušnou atmosférou a tam, kde je k nim prístup obsluhy – pri vstupe do kotolne, vo velíne, v rozvádzači garáže. Kábel k analógovým detektorom je tienený 3 × 1,5 mm² do cca 500 m, zbernica RS485 tienená krútená dvojlinka. Detektory sa montujú podľa hustoty plynu, viac v článku Stacionárne detektory plynu v priemysle.

Príslušenstvo a náhradné diely

Časté otázky

Koľko detektorov môžem k ústredni pripojiť?

Toľko, koľko má zón (vstupov) – každý analógový detektor 4 – 20 mA potrebuje vlastný vstup a vlastný kábel. Pri zbernici RS485 Modbus (RYK01M, GA-ADR) sa na jednu dvojlinku zapojí až 32 detektorov, každý s vlastnou adresou.

Môžem do jednej ústredne zapojiť detektory na rôzne plyny?

Áno. Každá zóna má vlastné prahy, takže v jednej ústredni môže byť detektor metánu v kotolni, CO v garáži aj LPG v sklade. Detektor musí byť rovnakého typu výstupu ako ústredňa (4 – 20 mA alebo Modbus) a od kompatibilného výrobcu.

Musí mať ústredňa certifikát ATEX?

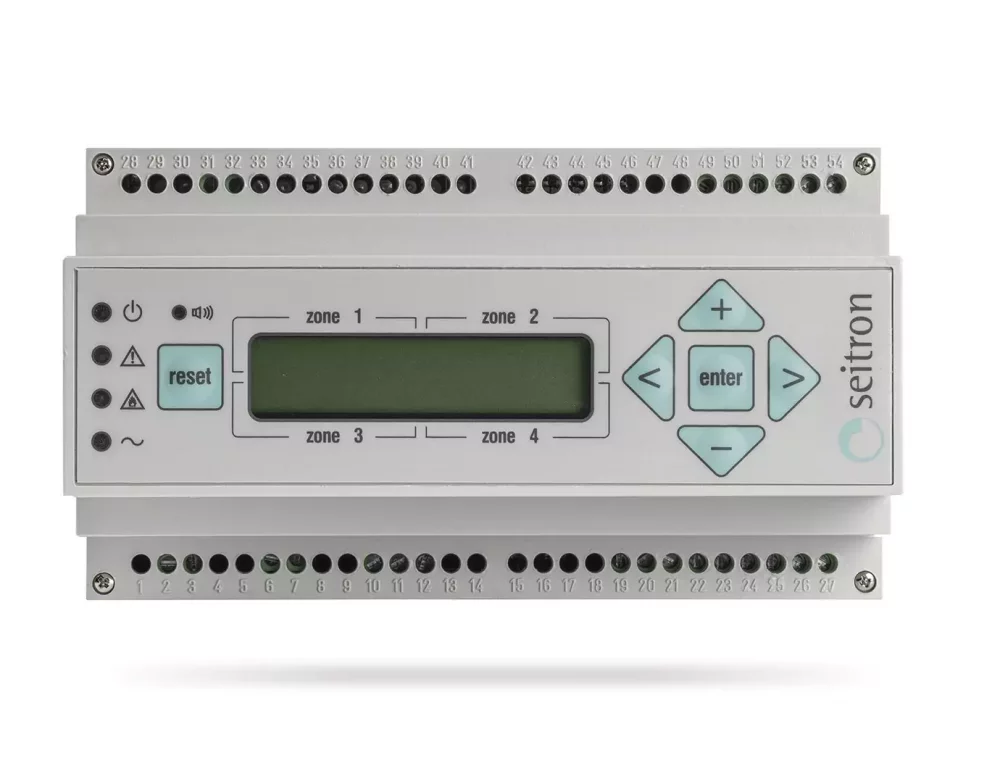

Ústredňa sa montuje mimo výbušnej zóny, certifikát pre zónu potrebuje detektor. Ak však projekt vyžaduje certifikovaný detekčný systém podľa EN 60079-29-1, zvoľte ústredňu s typovou správou ATEX – Seitron RYM02M0 / RYM02M1.

Čo sa stane pri výpadku elektriny?

Bez záložnej batérie sa detekcia zastaví. So záložnou batériou beží ústredňa aj detektory ďalej (Seitron až 3 h, Gas Sense GA-300 s batériou 12 V / 8 Ah). Solenoidný ventil bez prúdu sa zatvorí sám, siréna na 230 V bude mlčať.

Ako často sa systém kontroluje?

Tlačidlom TEST sa signalizácia a relé overia kedykoľvek bez plynu. Reakciu snímačov treba overiť skúšobným plynom po montáži a potom podľa návodu výrobcu a prevádzkového poriadku, zvyčajne raz ročne; výsledok sa zapisuje do prevádzkového denníka.

Pošlite nám počet a typ detektorov, pôdorys a informáciu, čo má systém spínať – navrhneme ústredňu, príslušenstvo a zapojenie s cenovou ponukou.
