Stacionárne detektory - R454B
Prenosný detektor nájde únik, keď ho hľadáte. Stacionárny ho zachytí, keď v strojovni nikto nie je – a to je väčšina času.

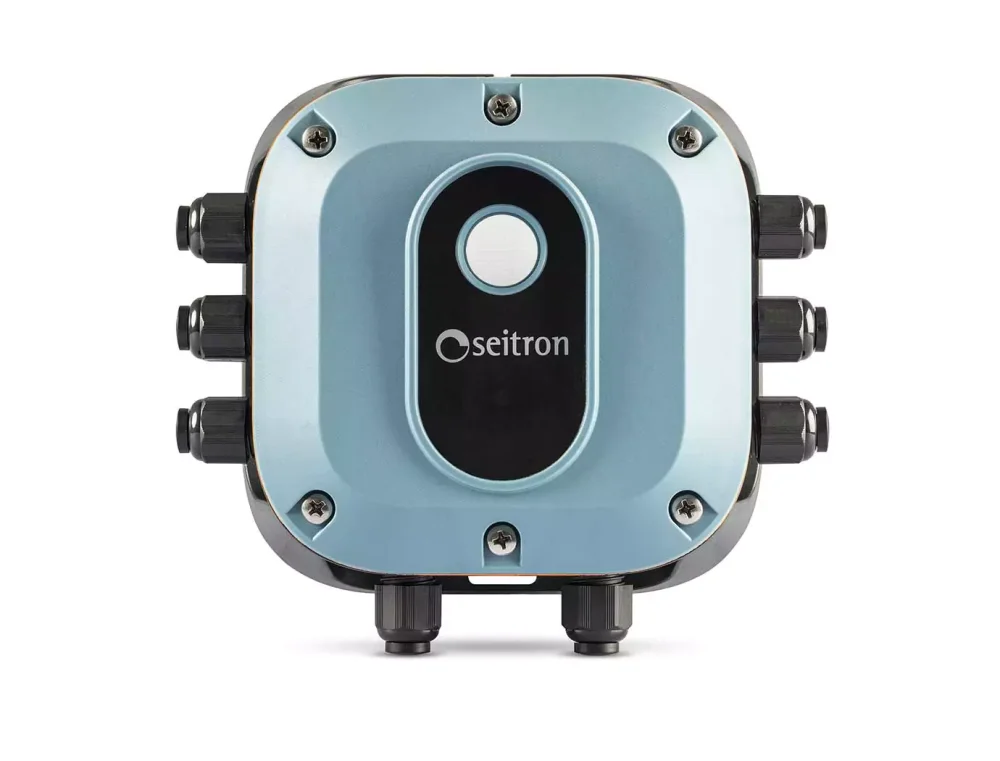

Tri rady pre tri spôsoby nasadenia: Seitron Cool Guardian s tromi relé, sirénou a Modbusom pracuje aj bez ústredne a nastavuje sa z telefónu, Gas Sense GS-300 je lacný snímač s výstupom 4 – 20 mA k ústredni alebo PLC a Gas Sense GS-220 ATEX meria propán a bután v % LEL priamo v zóne Ex. Spolu pokrývajú R32, R134a, R410A, R454B, R407C, R404A, R507, R22, R290, R600 a CO₂. Poradíme s umiestnením, prahmi aj zapojením a detektory kalibrujeme.
Vyberte podľa situácie
| Situácia | Čo potrebujete | Model |
| Strojovňa alebo technická miestnosť bez ústredne | detektor s relé, sirénou a Modbusom, funguje sám | Cool Guardian R32, Cool Guardian R410A … |
| Tepelné čerpadlá a klimatizácie s A2L (R32, R454B) | snímač pre danú zmes, relé na ventiláciu, montáž nízko | Cool Guardian R32, Cool Guardian R454B |
| Transkritické CO₂ chladenie, supermarket, sklad | NDIR snímač do 10 000 ppm, prahy 5000 / 15 000 ppm, −40 °C | Cool Guardian CO₂ |
| Ústredňa Gas Sense alebo PLC so vstupmi 4 – 20 mA | lacný snímač v ppm, kryt IP65, kalibrácia bez otvorenia | GS-300 HFC, GS-300 R134a … |
| Propán alebo bután mimo zóny Ex, včasné varovanie | snímač R290 / R600 v ppm | GS-300 R290, GS-300 R600 |
| Propán alebo bután v zóne Ex 1 alebo 2 | ATEX II 2G, rozsah 0 – 100 % LEL | GS-220 ATEX R290, GS-220 ATEX R600 |
| Hľadanie miesta úniku pri servise | prenosný detektor podľa EN 14624 | Sauermann Si-RD3, Seitron Be Cool R1 |
Tri rady v porovnaní
| Seitron Cool Guardian | Gas Sense GS-300 | Gas Sense GS-220 ATEX | |
| Chladivá | R32, R134a, R410A, R454B, R407C, CO₂ | R22, HFC (R404A, R407C, R410A, R507), R134a, R290, R600 | R290, R600 |
| Snímač a rozsah | polovodičový 0 – 1000 ppm; CO₂ NDIR 0 – 10 000 ppm | polovodičový 0 – 2000 ppm | horľavé plyny 0 – 100 % LEL |
| Výstupy | 3 relé, 4 – 20 mA alebo 0 – 10 V, RS485 Modbus RTU | 4 – 20 mA | 4 – 20 mA |
| Alarm na prístroji | bzučiak a LED | LED | – |
| Nastavenie | aplikácia Seitron Guard cez Bluetooth | kalibrácia bez otvorenia krytu | kalibračným plynom |
| Kryt | IP65, −40 až +50 °C | ABS IP65, −20 až +60 °C | hliník IP65, −20 až +50 °C, II 2G Ex |
| Napájanie | 24 V AC alebo 12 – 24 V DC, 5 W | 15 – 30 V DC, 3 W | 12 – 30 V DC, 3 W |
| Hodí sa | samostatný detektor aj do siete Modbus | k ústredni alebo PLC | do zóny Ex |
Kedy detektor žiada predpis
Norma EN 378-3 žiada v strojovni a v obsadenom priestore aspoň jeden detektor vždy, keď by po úniku celej náplne mohla koncentrácia prekročiť praktický limit chladiva; detektor musí spustiť zvukový aj svetelný alarm a spravidla núdzovú ventiláciu. Nariadenie o F-plynoch (EÚ) 2024/573 pridáva druhý dôvod: pri zariadeniach s náplňou od 500 t CO₂e je systém detekcie úniku povinný a pri menších náplniach predlžuje interval kontrol tesnosti na dvojnásobok. Systém detekcie sa musí raz za 12 mesiacov skontrolovať.
| Náplň (CO₂e) | Kontrola tesnosti bez detekcie | S trvalou detekciou úniku |
| 5 až 50 t | 12 mesiacov | 24 mesiacov |
| 50 až 500 t | 6 mesiacov | 12 mesiacov |
| 500 t a viac | 3 mesiace (detekcia je povinná) | 6 mesiacov |
Chladivá, triedy a prahy
Snímač musí byť pre konkrétne chladivo alebo skupinu: polovodičový snímač pre HFC nezachytí CO₂ a snímač R32 nie je kalibrovaný na R290. Prahy sa odvíjajú od bezpečnostnej triedy. Konkrétne hodnoty určuje projekt a prevádzkový poriadok, tabuľka ukazuje bežnú prax.
| Chladivo | Trieda | Prečo detegovať | Bežné prahy alarmu |
| R134a, R404A, R407C, R410A, R507, R22 | A1 | nehorľavé, ale vytláčajú kyslík; strata náplne, F-plyny | predalarm stovky ppm, alarm pri praktickom limite (EN 378-1) |
| R32, R454B, R1234yf | A2L | mierne horľavé, pomalé horenie; výrobcovia jednotiek žiadajú detekciu | predalarm stovky ppm, alarm pod 25 % LFL |
| R290 (propán), R600 (bután), R600a | A3 | horľavé a výbušné, ťažšie ako vzduch | 10 % LEL ventilácia, 20 – 25 % LEL odstavenie |
| CO₂ (R744) | A1 | dusivý, veľké náplne, vysoký tlak | 5000 ppm predalarm, 15 000 ppm alarm |
Kam detektor namontovať
Všetky bežné chladivá vrátane CO₂ sú ťažšie ako vzduch, preto snímač patrí nízko, spravidla 30 až 50 cm nad podlahu, blízko kompresora, ventilov a spojov a mimo priameho prúdu z ventilátora alebo dverí. Jeden detektor pokryje zhruba 50 až 100 m² podľa členitosti priestoru; v chladiacom boxe sa umiestňuje k výparníku, v predajni pod chladiace regály. Kryt IP65 znesie umývanie, Cool Guardian pracuje aj pri −40 °C v mraziarni.
Kalibrácia a údržba
Polovodičový snímač vydrží niekoľko rokov a je vymeniteľný, NDIR snímač CO₂ dlhšie. Odporúčame ročnú kalibráciu alebo aspoň skúšku kalibračným plynom; Cool Guardian sa kalibruje v teréne so sadou ACKC01 a aplikáciou, GS-300 bez otvorenia krytu. Kalibráciu, skúšku plynom a výmenu snímačov vám zabezpečíme a vystavíme protokol pre kontrolu.
Časté otázky
Cool Guardian alebo GS-300?
Cool Guardian má relé, sirénu, Modbus a nastavuje sa z aplikácie, takže stráži priestor aj bez ústredne. GS-300 je lacnejší snímač s výstupom 4 – 20 mA, ktorý potrebuje ústredňu alebo PLC, kde sa nastavia prahy a spínajú výstupy. Ak ústredňu máte, stačí GS-300; ak nie, Cool Guardian.
Potrebujem pre R32 detektor?
R32 je mierne horľavé (A2L). EN 378 a výrobcovia jednotiek žiadajú detekciu v uzavretých priestoroch, kde by po úniku celej náplne mohla koncentrácia prekročiť limit, typicky v technických miestnostiach s väčšími tepelnými čerpadlami a VRF. Cool Guardian R32 má snímač priamo pre túto zmes.
Koľko detektorov na strojovňu?
Aspoň jeden podľa EN 378-3, prakticky jeden na 50 až 100 m² a na každé chladivo v priestore. Pri dvoch okruhoch s rôznymi chladivami treba dva snímače. Cool Guardian sa dá spojiť až po 32 kusov na jednu linku Modbus.
Predlžuje detektor interval kontrol tesnosti?
Áno. Podľa nariadenia (EÚ) 2024/573 sa pri trvalom systéme detekcie úniku intervaly kontrol predlžujú z 12 na 24, zo 6 na 12 a z 3 na 6 mesiacov. Systém detekcie sa musí raz za 12 mesiacov skontrolovať, čo je zároveň termín kalibrácie.
Čo spína relé a čo posiela Modbus?
Relé sú bezpotenciálové kontakty: jedno hlási poruchu detektora, dve spínajú pri predalarme a alarme, napríklad ventiláciu, sirénu a odstavenie okruhu. Modbus RTU posiela koncentráciu a stavy do riadiaceho systému budovy alebo chladenia, analógový výstup 4 – 20 mA to isté do ústredne alebo PLC.
Napíšte nám, aké chladivo a náplň máte, či je v priestore ústredňa alebo PLC a či ide o zónu Ex, a navrhneme počet detektorov, umiestnenie a prahy s cenou.
