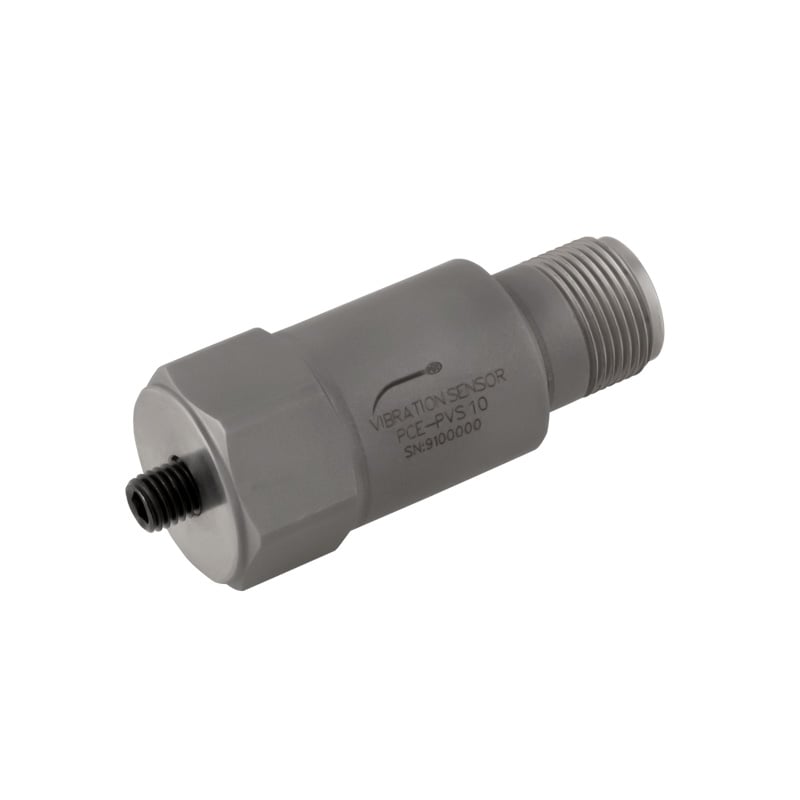

Snímač vibrácií PCE-PVS 10
Kód produktu: PCE-PVS 10 Doprava a platba
Snímač vibrácií na kontinuálne monitorovanie rýchlosti vibrácií s výstupom 4 ... 20 mA, pripojením MIL-C-5015 a šírkou pásma 3 ... 1500 Hz. viac
Pre koho a na čo
- Najlepšie pre: technika automatizácie, ktorý potrebuje trvalo sledovať vibrácie čerpadla alebo ventilátora a mať hodnotu priamo v PLC či na procesnom displeji.
- Rieši: rastúca rýchlosť vibrácií sa prejaví v slučke 4 … 20 mA skôr, než sa nevyváženosť alebo uvoľnený diel stihnú prejaviť poruchou.
- Oproti bežným alternatívam: základný variant s rozsahom ±12,7 mm/s a zvislou zásuvkou; PCE-PVS 20 má dvojnásobný rozsah a PCE-PVS 30 vodorovné vyvedenie konektora.
Hlavné vlastnosti
- vertikálna montáž
- Výstup procesného signálu
- Konektor MIL-C-5015
- Procesné pripojenie M6
- rôzne meracie rozsahy
- robustná konštrukcia
Snímač vibrácií PCE-PVS 10
Snímač vibrácií bol vyvinutý na kontinuálne monitorovanie rýchlosti vibrácií. Snímač vibrácií je dostupný v rôznych vyhotoveniach. V závislosti od typu snímača vibrácií sa rozlišuje konštrukčné vyhotovenie a merací rozsah. Snímač vibrácií meria rýchlosť vibrácií v rozsahu ± 12.7 mm / s vo frekvenčnom rozsahu od 3 Hz do 1500 kHz.

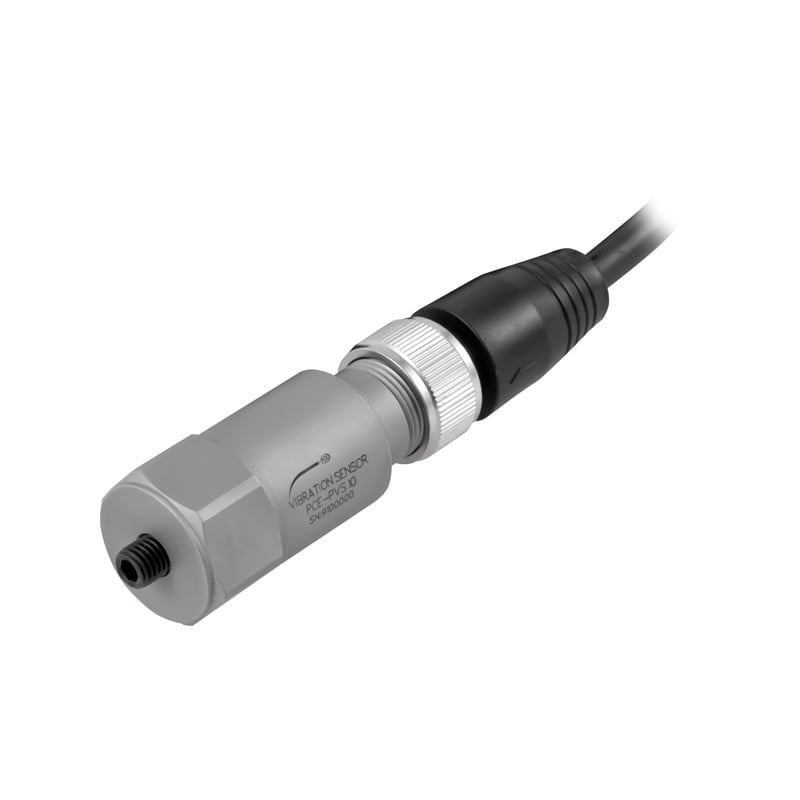

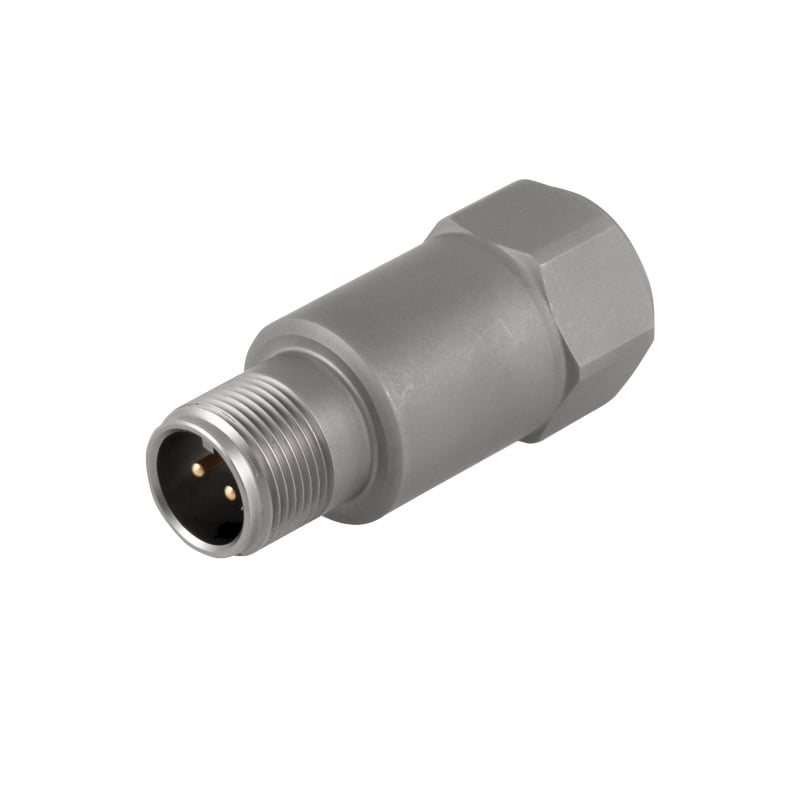

Nameraná rýchlosť vibrácií je na výstupe k dispozícii ako procesný prúd 4 ... 20 mA. Snímač vibrácií sa cez konektor MIL-C-5015 pripája k riadiacej jednotke alebo procesnému displeju. Vzhľadom na konštrukciu je pripojovacia zásuvka umiestnená na snímači vibrácií vertikálne. Snímač vibrácií je možné napájať napätím 12 ... 24 V DC.
Rozsah dodávky
- 1 x Snímač vibrácií PCE-PVS 10
- 1 x konektor MIL-C 5015 s káblom 5 m
- 1 x návod na použitie
Technické parametre
| Zrýchlenie | |
| Merací rozsah | -12,7 ... +12,7 mm/s |
| Všeobecné technické údaje | |
| Výstupy | 2 conductors 4 ... 20 mA |
| Dĺžka kábla | 5 m |
| Pripojenia | 2-pin MIL-C-5015 |
| Frekvencia | 3 ... 1500 Hz |
| Šírka pásma | 3 ... 1500 Hz |
| Ochrana proti preťaženiu | ±1000 g (short-term shock) |
| Citlivosť | |
Časté otázky k PCE-PVS 10
Na čo je PCE-PVS 10 určený?
Snímač vibrácií na kontinuálne monitorovanie rýchlosti vibrácií s výstupom 4 ... 20 mA, pripojením MIL-C-5015 a šírkou pásma 3 ... 1500 Hz.
Aký má merací rozsah?
Zrýchlenie -12,7 … +12,7 mm/s.
Čo je v balení?
Snímač vibrácií PCE-PVS 10, konektor MIL-C 5015 s káblom 5 m a návod na použitie.
Je v cene kalibračný certifikát?
Nie, základná verzia sa dodáva bez certifikátu. Ak kalibráciu potrebujete, kontaktujte nás – radi vám ju dohodneme.
Ako často mám merať vibrácie stroja?
Pri bežnej údržbe raz mesačne, pri kritických strojoch týždenne. Dôležité je merať vždy na rovnakom mieste a v rovnakom režime stroja, aby sa hodnoty dali porovnávať.
Ktorá hodnota je najdôležitejšia – zrýchlenie, rýchlosť alebo výchylka?
Pre stav ložísk a nevyváženosť sa hodnotí rýchlosť vibrácií v mm/s (norma ISO 10816). Zrýchlenie ukáže poškodenie ložiska skôr, výchylka sa používa pri pomalých strojoch.
