Snímač teploty s minerálnou izoláciou PTTK, PTTJ
Kód produktu: P00264 Doprava a platba
Maximálna teplota: +1200°C. Typ snímača: Fe-CuNi /J/, NiCr-Ni /K/. Priemer od 1 mm do 8 mm. Rôzne konštrukčné verzie ukončenia snímača. Termojímka snímača je z minerálnej izolácie odolnej až do +1200°C viac
Snímač je vhodný na meranie teploty na ťažko dostupných miestach v aplikáciách vyžadujúcich použitie flexibilného snímača s malým priemerom (možnosť ohnúť snímač do požadovaného tvaru). Termojímka snímača je z minerálnej izolácie odolnej až do +1200°C
Špecifikácia:
Merací rozsah/typ snímača:
-40 až +1200°C – tcK, - Class 2
-40 až +700°C – tcJ, - Class 2
Materiál termojímky:
- materiál: oceľ 1.4541 pre termočlánok J a Inconel 600 pre termočlánok K
- priemer d snímača: 1, 1,5, 2, 3, 4,5, 6, 8 mm
- dĺžka L: na vyžiadanie
- minimálny rádius ohybu: 3xd mm
Konštrukčné verzie:
- typ BA – s hlavicou
- typ BT – odkryté konce drôtov 20 mm

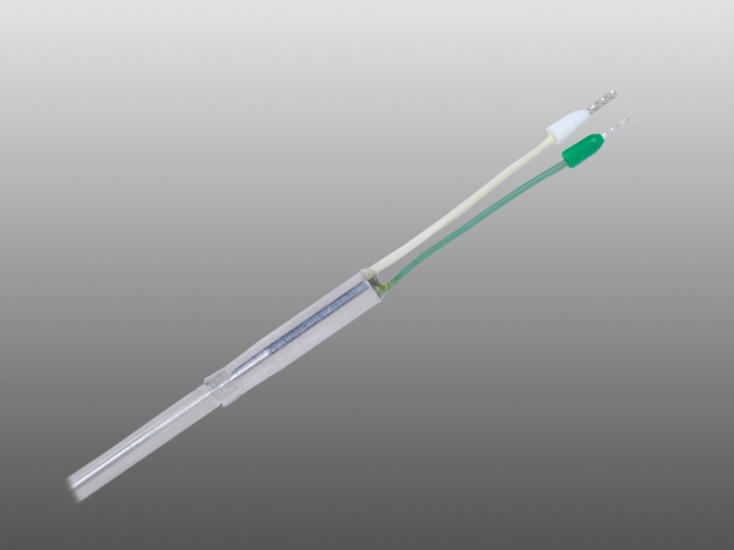

- typ T – s ochrannou rúrkou pre vyvedenie kábla
- typ Tkb – s kompenzačným káblom

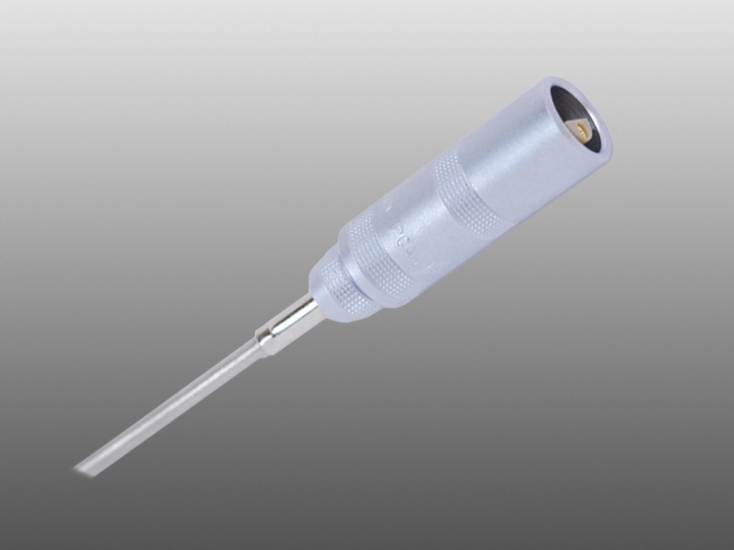

- typ TkbW – s kompenzačným káblom a konektorom

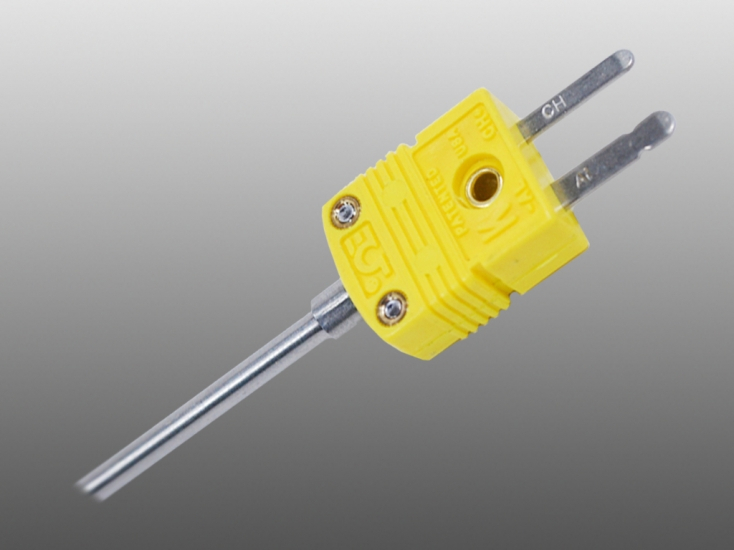

- typ BTW – s konektorom
Možnosti:
- výber horúceho konca – SO alebo SP
- lokálny displej v hlavici na zobrazenie teploty DANWwin
- výberu fittingu – úchytky UG-1, UG-3, UG- 8
- zmena typu hlavice
- prevodník teploty do hlavice (4-20 mA alebo 0-10V)
Tolerancia pre termočlánky (podľa normy EN60584):
CLASS 1:
| Typ termočlánku: | Merací rozsah: | Tolerancia: |
|---|---|---|
| J - Fe-CuNi |
od -40 do +375°C
od +375 do +750°C
|
±1,5
±0,004 |t|
|
|
K -
NiCr-NiAl
|
od -40 do +375°C
od +375 do +1000°C
|
±1,5
±0,004 |t|
|
CLASS 2:
| Typ termočlánku: | Merací rozsah: | Tolerancia: |
|---|---|---|
| J - Fe-CuNi |
od -40 do +333°C
od +333 do +750°C
|
±2,5
±0,0075 |t|
|
|
K -
NiCr-NiAl
|
od -40 do +333°C
od +333 do +1200°C
|
±2,5
±0,0075 |t|
|
