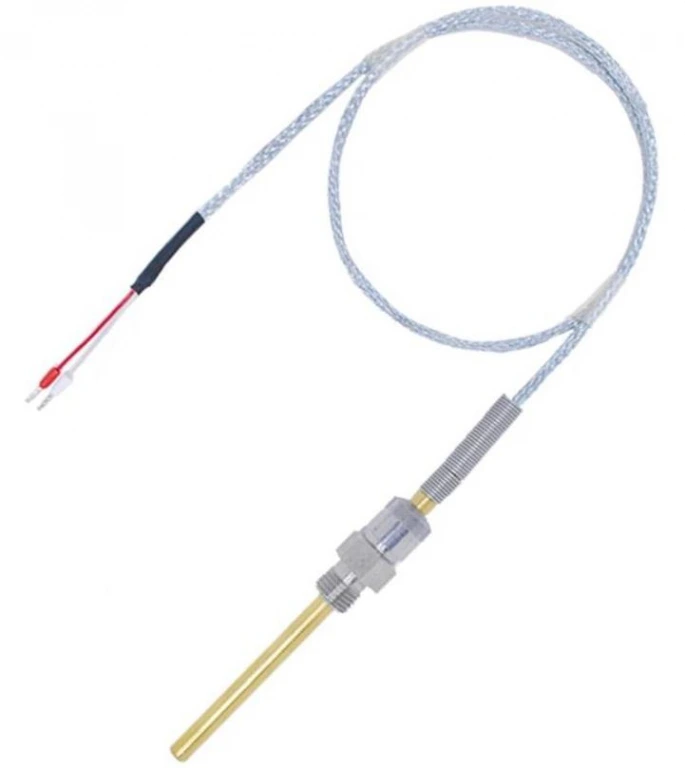

Snímač teploty s bajonetom TOPE-3, 4, TTJE-3, 4, TTKE-3, 4

Na objednávku Sledovať dostupnosť

Kód produktu: P00245 Doprava a platba

Limatherm Sensors

Maximálna teplota: +400°C. Typ snímača: Pt100, Pt500, Pt1000, Fe-CuNi /J/, NiCr-Ni /K/. Závit s bajonetovým uchytením - M14x1,5. Priemer Ø7, Ø10 mm. viac

Tento snímač sa používa na meranie teploty pohyblivých alebo vymeniteľných častí strojov a zariadení, napr. ložiská alebo vstrekovacie lisy. Snímač je vybavený bajonetovým uchytením, ktoré umožňuje ľahkú inštaláciu a prípadnú výmenu. Okrem toho, snímač má pružinu, ktorá chráni flexibilný kábel pred poškodením. Bajonetovú čiapku je možné posúvať po pružine a tak nastaviť požadovanú dĺžku zasunutia snímača.

Špecifikácia:

Merací rozsah/typ snímača:
-50 až +250°C – PT100 – Class B
-40 až +400°C – Tc K, J – Class 2

Púzdro:
- materiál: mosadz- atmosferický tlak (TOPE-4)
- dĺžka púzdra – 80-100 mm (TOPE-3)
- dodatočná termojímka – 1.4541 až do 1MPa

Kábel:
- termočlankový drôt 2x0,22 mm2 alebo pletený CU 2x0,35 mm2
- izolácia zo sklenných vlákien (tc), teflonová izolácia - opletená (pt)
- dĺžka: 1,5 m (štandard)
- odpor CU kábla - 0,105Ω/m = ~0,2ºC

Možnosti:

- voľba horúceho konca termočlánku – SO – izolovaný alebo SP - uzemnený
- voľba závitu: G1/4, G3/8, M10x1, M12x1, M12x1,25, M12x1,5, M12x1,75, M14x1,5, M16x1,5

Tolerancia odporových snímačov Pt (podľa normy EN60751):

Trieda presnosti: Merací rozsah: Vzorec na výpočet prijateľnej odchýlky:
AA -50 až +200°C T = ±(0,10 + 0,0017 |t|)
A -100 až +450°C T = ±(0,15 + 0,002 |t|)
B -196 až +600°C T = ±(0,3 + 0,005 |t|)

Tolerancia pre termočlánky (podľa normy EN60584):

CLASS 1:

Typ termočlánku: Merací rozsah: Tolerancia:
J - Fe-CuNi
od -40 do +375°C
od +375 do +750°C
±1,5
±0,004 |t|
K -
NiCr-NiAl
od -40 do +375°C
od +375 do +1000°C
±1,5
±0,004 |t|

CLASS 2:

Typ termočlánku: Merací rozsah: Tolerancia:
J - Fe-CuNi
od -40 do +333°C
od +333 do +750°C
±2,5
±0,0075 |t|
K -
NiCr-NiAl
od -40 do +333°C
od +333 do +1200°C
±2,5
±0,0075 |t|
