Snímač teploty pre klimatizačné a ventilačné systémy TOPW-1, TOPWE-1
Kód produktu: P00260 Doprava a platba
Maximálna teplota: +500°C. Typ snímača: Pt100. Možnosť uchytenia snímača pomocou fittingu. Možnosť inštalácie prevodníka 4-20 mA. viac
Snímač teploty určený na meranie teploty v klimatizačných a ventilačných systémoch. Perforovaný koniec stonky pre rýchlu odozvu snímača. Verzia TOPWE-1 môže byť dodaná spolu s káblom pre pripojenie ku prenosnému teplomeru.
Špecifikácia:
Merací rozsah/typ snímača:
-50 až +400°C – PT100 – Class B – verzia snímača s hlavicou
-50 až +250°C – PT100 – Class B – verzia snímača s rúčkou
Materiál jímky:
Nerez 1.4541

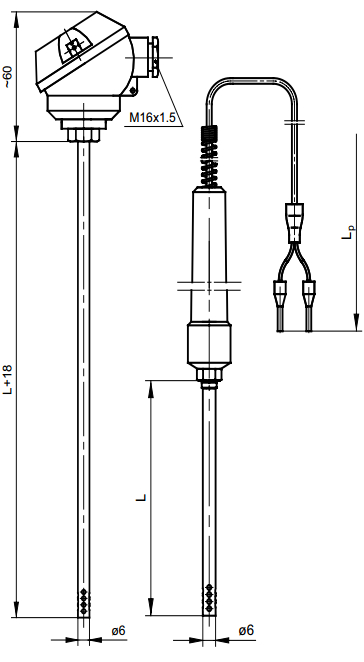

Dĺžka L(mm): 50 až 1000
Priemer: 6mm
Hlavica:
- typ MA, krytie IP54, -40 až +100°C
Pripojenie:
M20x1,5;G½
Kábel:
- 2x0,22 mm2 so silikónovou izoláciou
Možnosti:
- Pt500, Pt1000, Ni100, Ni1000, TcT, TcN
- lokálny displej v hlavici na zobrazenie teploty DANWwin
- iný typ závitu (inch alebo metrický)
- trieda presnosti snímačov: PT100 – class A, class AA, Tc: class 1
- prevodník teploty do hlavice
Tolerancia odporových snímačov Pt (podľa normy EN60751):
| Trieda presnosti: | Merací rozsah: | Vzorec na výpočet prijateľnej odchýlky: |
|---|---|---|
| AA | -50 až +200°C | T = ±(0,10 + 0,0017 |t|) |
| A | -100 až +450°C | T = ±(0,15 + 0,002 |t|) |
| B | -196 až +600°C | T = ±(0,3 + 0,005 |t|) |
Technické údaje - snímač TOPW-1-TOPWE-1.pdf (pdf, 258.5 kB)
