Ručný otáčkomer PCE-VT 204-ICA
Kód produktu: PCE-VT 204-ICA Doprava a platba
Multifunkčný ručný otáčkomer PCE-VT 204-ICA na kontaktné (mechanické) aj bezkontaktné (optické) meranie otáčok a na meranie vibrácií v troch osiach. viac
Pre koho a na čo
- Najlepšie pre: servisného technika, ktorý pri kontrole motora alebo prevodovky potrebuje zmerať otáčky aj vibrácie jedným prístrojom.
- Rieši: otáčky z kontaktného aj optického snímača a vibrácie v troch osiach s 1000 hodnotami v pamäti dajú úplný obraz bez druhého prístroja.
- Oproti bežným alternatívam: na rozdiel od čistých meračov vibrácií je zároveň otáčkomer s kolieskovým a optickým snímačom; prenos do PC vyžaduje voliteľný softvér.
Hlavné vlastnosti
- Meria rýchlosť vibrácií, zrýchlenie a výchylku, ako aj otáčky za minútu (RPM)
- Funguje ako kontaktný (mechanický) aj bezkontaktný (optický) otáčkomer
- Interná pamäť až na 1000 nameraných hodnôt
- Dobre čitateľný LCD displej
- Indikácia slabej batérie
- Rozhranie RS-232
- Funkcie min/max a podržanie hodnoty (data hold)
- Obsahuje hrotový snímač, plochý snímač, nastaviteľnú magnetickú základňu, mechanický kolieskový snímač a zabudovaný optický snímač
- Vrátane kalibračného certifikátu ISO

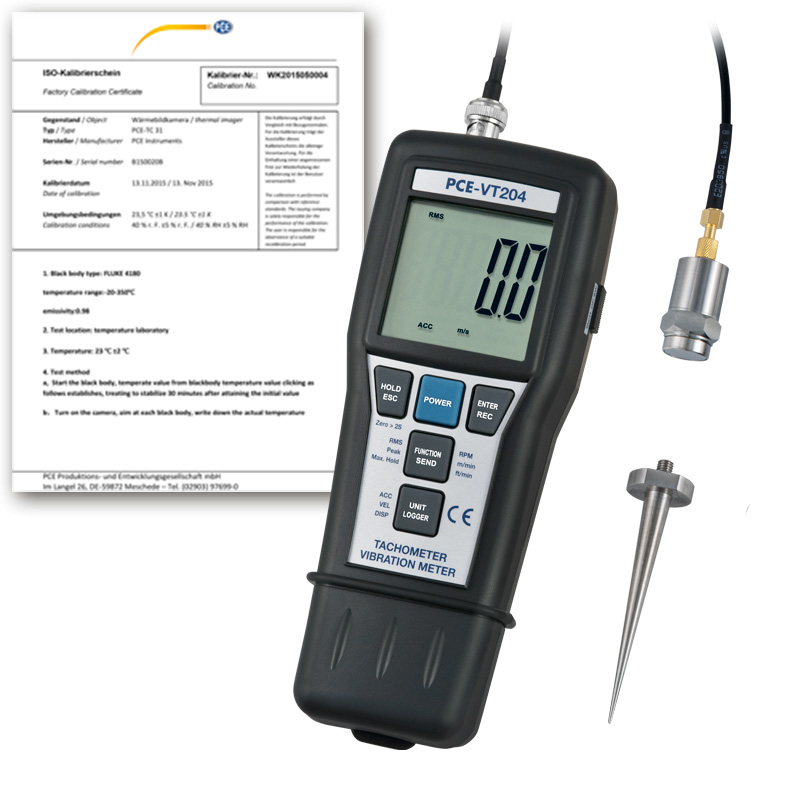

Ručný otáčkomer PCE-VT 204-ICA
PCE-VT 204 je multifunkčný ručný otáčkomer, ktorý dokáže presne merať otáčky aj vibrácie. Je ideálnym nástrojom na testovanie a kontrolu strojných dielov a komponentov, ako sú motory, prevodovky, ozubené kolesá, prevodové skrine a kolesá. Tento viacúčelový prístroj meria otáčky za minútu (RPM), ako aj vibrácie v troch osiach, teda rýchlosť, výchylku a zrýchlenie.
Snímač ručného otáčkomera možno pri meraní vibrácií priložiť naplocho, vybaviť magnetom alebo skombinovať s priloženou upevňovacou skrutkou, aby sa dosiahol kontakt s povrchom. Interné frekvenčné filtre odstraňujú vplyv rušivého pozadia, takže prístroj dokáže zachytiť konkrétne vibrácie.
Ak chcete namerané hodnoty preniesť z ručného prístroja do počítača, je potrebný voliteľný softvérový balík. Podrobnosti nájdete v príslušenstve.
Rozsah dodávky
- 1 x Multifunkčný ručný otáčkomer PCE-VT 204-ICA
- 1 x Plochý snímač s káblom 1.5 m / .04 in

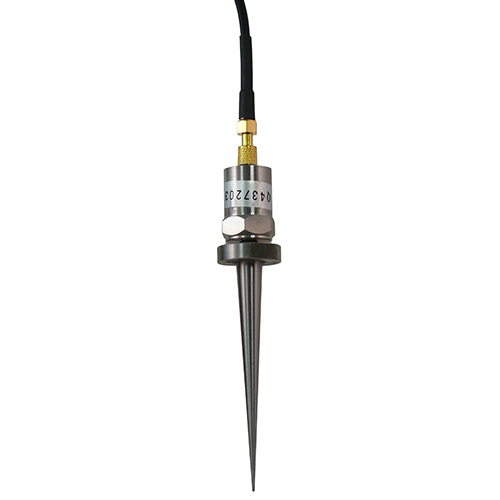

- 1 x Hrotový snímač 70 mm / 2.8 in
- 1 x Magnetická základňa
- 1 x Mechanický kolieskový snímač
- 1 x Reflexná páska 600 mm / 23 in
- 1 x Prepravný kufrík
- 4 x Batérie
- 1 x Návod na použitie
- 1 x Kalibračný certifikát ISO
Technické parametre
| Zrýchlenie | |
| Merací rozsah | 0,5 ... 199,9 m/s² |
| Rozlíšenie | 0,1 m/s² |
| Presnosť | ±(5% of reading ±2 digits) @ 160 Hz, 23 ±5°C |
| Mechanické otáčky | |
| Merací rozsah | 0,5 ... 999 rpm |
| Rozlíšenie | 0,1 rpm |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Mechanické otáčky | |
| Merací rozsah | 1000 ... 19999 rpm |
| Rozlíšenie | 1 rpm |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Optické otáčky | |
| Merací rozsah | 10 ... 999 rpm |
| Rozlíšenie | 0,1 rpm |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Optické otáčky | |
| Merací rozsah | 1000 ... 99999 rpm |
| Rozlíšenie | 1 rpm |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Rýchlosť | |
| Merací rozsah | 0,5 ... 199,9 mm/s |
| Rozlíšenie | 0.1 mm/s |
| Presnosť | ±(5% of reading ±2 digits) @ 160 Hz, 23 ±5°C |
| Rýchlosť | |
| Merací rozsah | 0,05 ... 99,99 m/min |
| Rozlíšenie | 0.01 m/min |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Rýchlosť | |
| Merací rozsah | 100 ... 1999 m/min |
| Rozlíšenie | 0.1 m/min |
| Presnosť | ±(0.05% v.Mw. ±1 Digit) |
| Výchylka | |
| Merací rozsah | 0,005 ... 1,999 mm |
| Rozlíšenie | 0,001 mm |
| Presnosť | ±(5% of reading ±2 digits) @ 160 Hz, 23 ±5°C |
| Všeobecné technické údaje | |
| Meracie funkcie | HOLD, MIN, MAX, peak, RMS |
| Merací interval | 1 ... 3600 s |
| Frekvencia | 10 ... 1000 Hz |
| Typ displeja | LCD |
| Pamäťové médium | Interná pamäť |
| Kapacita pamäte | 1000 hodnôt |
| Rozhranie | RS232 |
| Puzdro | ABS (acrylonitrile-butadiene-styrene copolymers) |
| Meracia vzdialenosť | 50 ... 1500 mm |
| Jazyk menu | English, English (GB) |
| Krytie (prístroj) | IP20 |
| Napájanie | batérie |
| Batéria / akumulátor | 4 x 1,5 V AA battery , Alkali-manganese |
| Kapacita | 3000 mAh |
| Prevádzkové podmienky | 0 ... 50 °C , 0 ... 80 % RV |
| Skladovacie podmienky | 0 ... 50 °C , 0 ... 80 % RV |
| Rozmery (D x Š x V) | 188 x 76 x 47 mm |
| Hmotnosť | 400 g |
Časté otázky k PCE-VT 204-ICA
Na čo je PCE-VT 204-ICA určený?
Multifunkčný ručný otáčkomer PCE-VT 204-ICA na kontaktné (mechanické) aj bezkontaktné (optické) meranie otáčok a na meranie vibrácií v troch osiach.
Aký má merací rozsah?
Zrýchlenie 0,5 … 199,9 m/s²; mechanické otáčky 0,5 … 999 rpm; mechanické otáčky 1000 … 19999 rpm; optické otáčky 10 … 999 rpm.
Čo je v balení?
Multifunkčný ručný otáčkomer PCE-VT 204-ICA, plochý snímač s káblom 1.5 m / .04 in, hrotový snímač 70 mm / 2.8 in, magnetická základňa, mechanický kolieskový snímač, reflexná páska 600 mm / 23 in a ďalšie príslušenstvo.
Ako sa napája?
Batérie.
Dá sa pripojiť k počítaču?
Áno, cez RS232. Do pamäte sa zmestí 1000 hodnôt.
Dá sa používať vonku alebo v prašnom prostredí?
Krytie IP20: pred jemným prachom chránený nie je, pred vodou chránený nie je. Je určený do interiéru a suchého prostredia.
Je v cene kalibračný certifikát?
Áno. Dodáva sa s kalibračným certifikátom ISO od výrobcu s nameranými hodnotami a odchýlkami voči etalónu.
Ako často mám merať vibrácie stroja?
Pri bežnej údržbe raz mesačne, pri kritických strojoch týždenne. Dôležité je merať vždy na rovnakom mieste a v rovnakom režime stroja, aby sa hodnoty dali porovnávať.
Ktorá hodnota je najdôležitejšia – zrýchlenie, rýchlosť alebo výchylka?
Pre stav ložísk a nevyváženosť sa hodnotí rýchlosť vibrácií v mm/s (norma ISO 10816). Zrýchlenie ukáže poškodenie ložiska skôr, výchylka sa používa pri pomalých strojoch.
