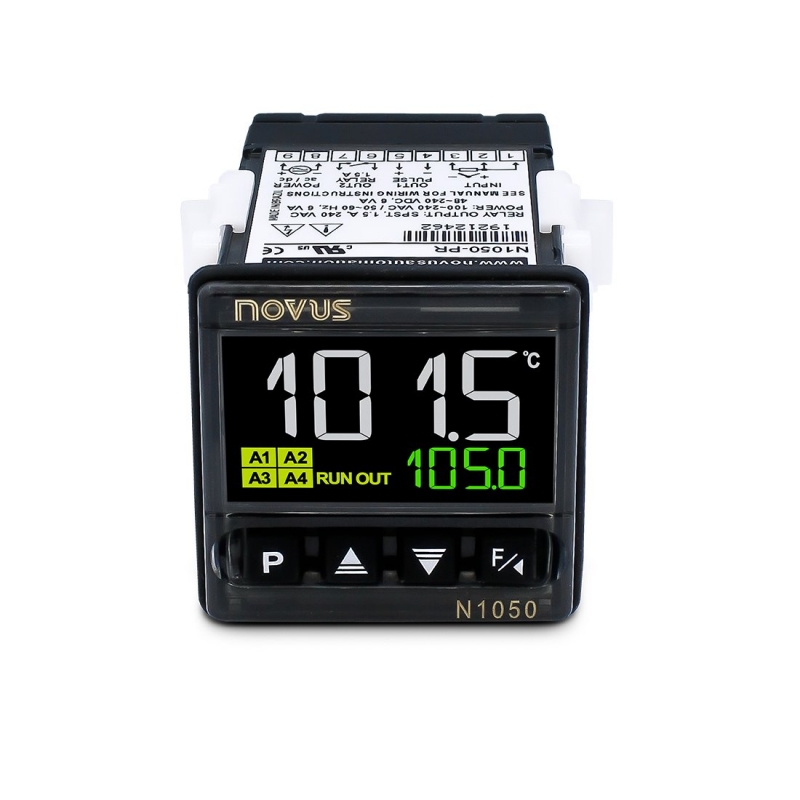

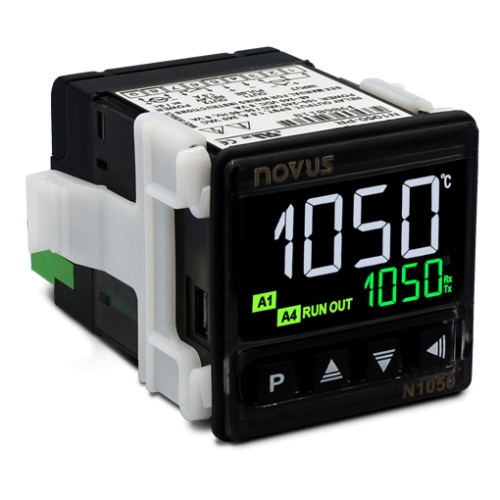

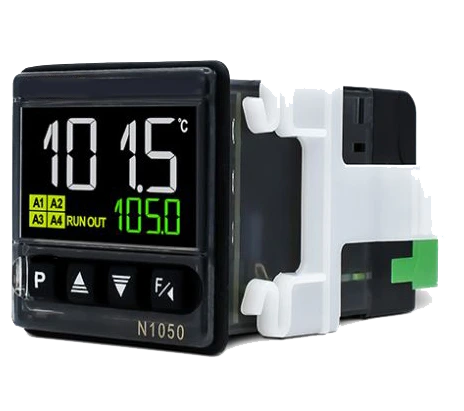

Regulátor teploty N1050 PID - Napájanie: 24 V
Kód produktu: N1050-24V Doprava a platba
Regulátor teploty N1050 PID je navrhnutý pre kontrolu a reguláciu teploty prostredníctvom PID regulácie alebo ako ON/OFF regulácia. Regulátor má vstup pre pripojenie viacerých typov snímačov ako Pt100, terrmočlánok K/J/T. Relé výstupy: 3 x relé SPST, 1 x pre SSR relé (pulz 5V), RS485. Napájanie 230V. Funkcia Nábeh / Výdrž + časovač. viac
Varianty2
| Napájanie | Dostupnosť | Cena bez DPH | Množstvo (ks) | |||
|---|---|---|---|---|---|---|
 |
230 V | Na sklade | viac | 125 € | ||
|
24 V | Na objednávku | viac | 125 € |
Regulátor teploty N1050 je určený na reguláciu teploty PID s automatickou optimalizáciou regulačných parametrov alebo ON/OFF reguláciou (dvojpolohová regulácia) na základe meraní z pripojeného snímača. Na merací vstup je možné pripojiť odporový snímač teploty Pt100 alebo termočlánok typu J, K, T alebo S. Čo sa týka výstupov tak regulátor podporuje jeden napäťový pulzný výstup OUT1 (pre ovládanie SSR polovodičového relé) a 3 elektromagnetické relé výstupy OUT2, OUT3 a OUT4. Regulátor ma integoravaný modul MODBUS RS485.
Regulátor sa dodáva s dvoma časovačmi (00:00 do 99:59). Časovač T1 môže byť spustený pri zapnutí regulácie alebo po dosiahnutí požadovanej teploty. Po uplynutí odpočítavania T1 je možné reguláciu vypnúť alebo znova zapnúť. Časovač T2 sa aktivuje po skončení T1 a je využívaný predovšetkým na signalizáciu ukončenia procesu. Na displeji je možné súčasne zobrazovať aktuálnu teplotu a zostávajúci čas T1.
Regulácia je doplnená o ďalšie funkcie ako Ramp and Soak (Nábeh a Výdrž na zvolenej teplote) a nastavenie časovania pri teplote. Táto umožňuje vytvorenie teplotných bodov pre programy Nábeh a Výdrž. V každom programe je možné naprogramovať 4 rôzne segmenty, ktoré sú definované hodnotou SP. Celkovo je možné vytvoriť 5 rôznych programov pre Nábeh a Výdrž (Ramp and Soak). Na obrázku nižšie je znázornený model profilu.
Hlavné parametre:
- vstupy pre snímače teploty typu PT100, 2/3 žilovej (-200 až 530 ° C), termočlánky K (-90 až + 1380 ° C), J (-50 až + 760 ° C), T (-100 ° C až + 400 ° C), s kompenzáciou studeného konca
- relé výstupy: OUT1 pre SSR relé (pulz 5V), OUT2 a OUT3 SPST-NA relé 1,5 A / 230Vac / 30VDC, OUT4 SPDT relé 3 A / 240 Vac / 30 Vdc
- sériová zbernica RS485 - pripojenie do siete MODBUS
- napájanie 230Vac alebo 24Vdc (možnosť)
- dvojriadkový displej pre nastavenú a meranú teplotu
- nastavenie parametrov cez PC - USB konektor
- indikácia zopnutia relé OUT1-OUT4 na paneli
- programovateľná funkcia Nábeh a výdrž - 5 programov / 4 kroky
- spotreba 6VA max
- prevádzkové podmienky 0 až 60 ° C, rel. vlhkosť 0 - 80%
- montáž do panelu alebo skrinky s otvorom 45,5 x 45,5 mm, hĺbka 80 mm
- predný panel s ochranou IP65, zadná sktinka IP35
- rozmery 48 x 48 x 80 mm.
K regulátoru teploty ponúkame široký výber snímačov teploty.
