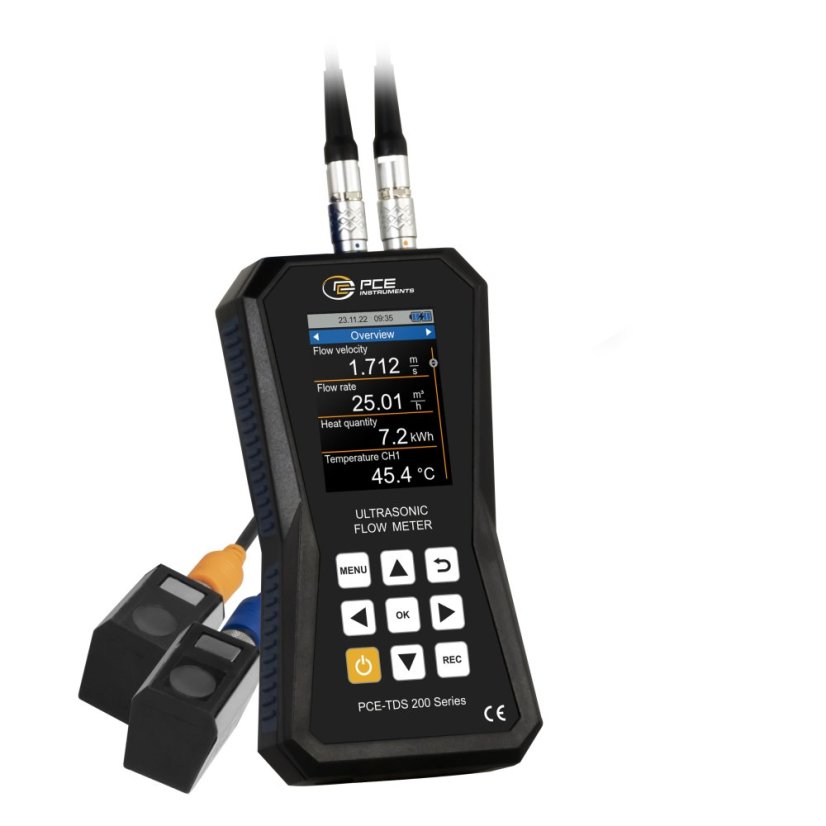

Prenosný ultrazvukový prietokomer PCE-TDS 200 S – potrubie DN15 … DN100

Pre koho a na čo

• Najlepšie pre: kúrenára alebo správcu budov, ktorý vyvažuje vykurovacie okruhy a kontroluje prietok na tenkom potrubí DN15 až DN100.
• Rieši: prietok aj odovzdané teplo zmeriate na hotovom rozvode bez zásahu do potrubia, takže vyváženie okruhu overíte za pár minút.
• Oproti bežným alternatívam: najmenšie sondy v rade PCE-TDS 200 s rovnakou elektronikou a pamäťou 32 GB; ak meriate aj hlavné rozvody, zvoľte sadu PCE-TDS 200 SM.

Hlavné vlastnosti

• Sondy v cene: PCE-TDS 200 S SENSOR pre DN15 … DN100 (Ø 20 … 108 mm)
• Rozsah ±32 m/s s rozlíšením 0,001 m/s
• Presnosť ±1,5 % pri DN ≥ 50, ±3,5 % pri DN < 50, opakovateľnosť ±0,5 %
• Pamäť 32 GB – až 10 miliónov meraní, interval od 1 sekundy do 12 hodín
• Meranie tepla (množstva odovzdaného tepla) a nákladov na jednotku
• Nastaviteľné hranice alarmu, optický aj akustický
• Farebný displej 2,8", menu aj v slovenčine blízkych jazykoch (13 jazykov)

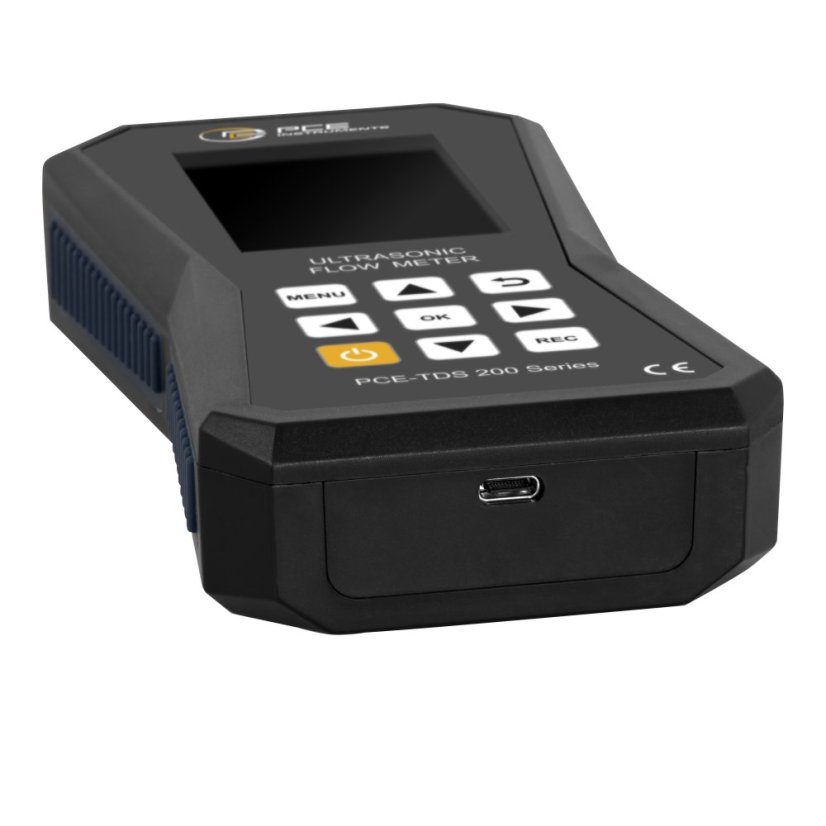

• Rozhranie USB-C, voliteľný softvér na vyhodnotenie

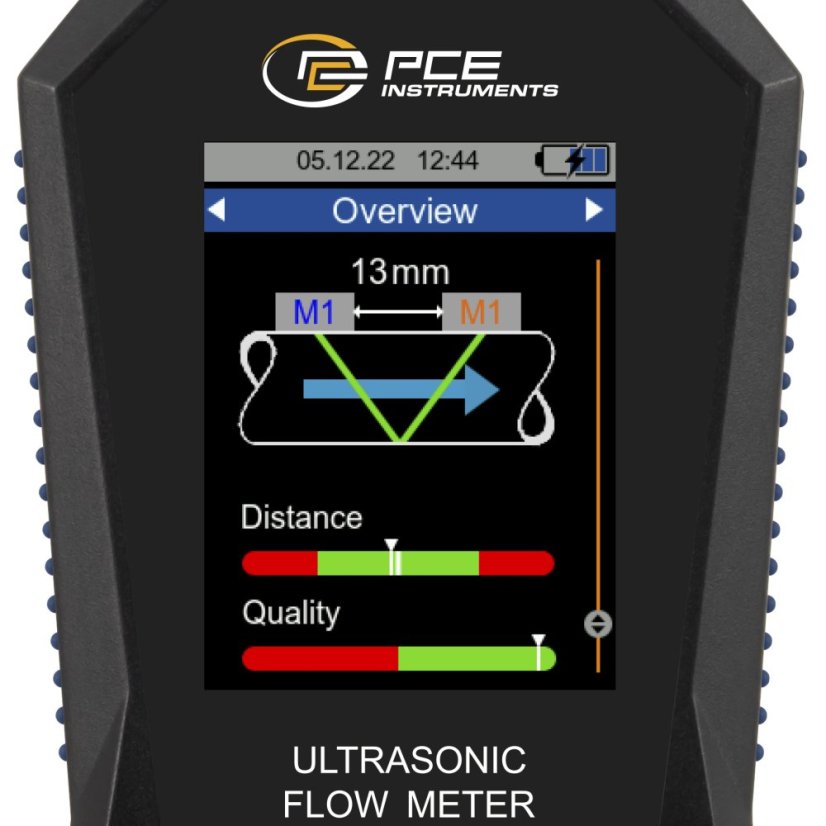

• Montážna pomôcka graficky ukáže kvalitu signálu a správnu vzdialenosť sond
• Metódy merania Z, V, N aj W
• Médiá voda, morská voda, oleje, alkoholy, nafta, benzín alebo vlastné
• Batéria na 10 hodín prevádzky, kufor a meracie pásmo v balení

Rad PCE-TDS 200 je prenosný clamp-on prietokomer. Sondy sa priložia zvonka na potrubie, prístroj sa nastaví podľa materiálu a hrúbky steny a za pár minút meria – bez rezania, bez odstávky a bez kontaktu s médiom.

Presne to je jeho úloha: prísť, zmerať a odísť. Používa sa pri kontrole čerpadiel, pri hľadaní strát, pri preberaní prác, pri vyvažovaní vykurovacích okruhov a všade tam, kde by trvalý prietokomer nedával zmysel.

Prístroj neukazuje len okamžitý prietok. Má 32 GB pamäť na desať miliónov meraní s intervalom od jednej sekundy do dvanástich hodín, takže sa dá nechať zaznamenávať celý deň aj týždeň a priebeh sa potom cez USB-C prenesie do počítača.

Vie aj meranie tepla: po pripojení dvojice teplotných sond dopočíta odovzdané teplo a náklady naň priamo počas merania. To z neho robí užitočný nástroj pri kontrole vykurovacích sústav a výmenníkov.

Inštaláciu sond uľahčuje montážna pomôcka – graficky ukazuje kvalitu signálu aj to, či sú sondy od seba správne ďaleko. Pri clamp-on meraní je práve umiestnenie sond to, čo rozhoduje o presnosti.

Táto zostava je určená na bežné rozvody v budovách – vykurovacie a chladiace okruhy, stúpačky, rozvody úžitkovej vody. Sondy S pokryjú potrubie od DN15 do DN100, čo je väčšina toho, s čím sa dá stretnúť v technickej miestnosti.

Tento prístroj dodávame aj vo verzii PCE-TDS 200 S-ICA – rovnaký model, ale s kalibračným certifikátom ISO od výrobcu priamo v dodávke.

Rozsah dodávky

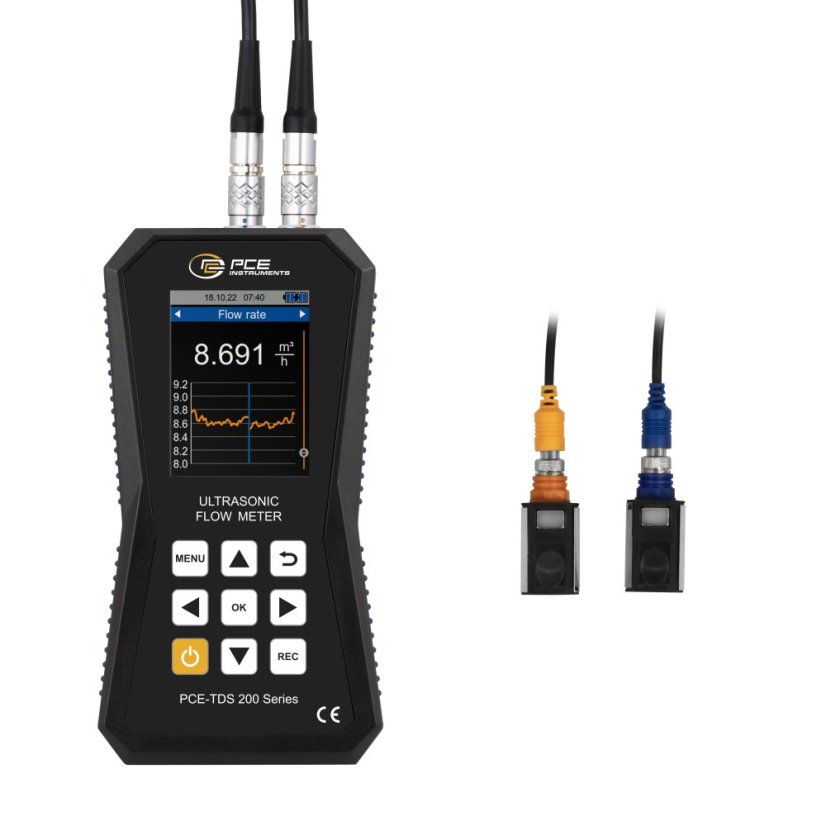

• 1 × ultrazvukový prietokomer PCE-TDS 200 S
• 1 × pár sond PCE-TDS 200 S SENSOR
• 2 × pripojovací kábel 5 m
• 2 × odnímateľná viazacia páska
• 1 × napájací zdroj
• 1 × kábel USB-C
• 1 × ultrazvukový kontaktný gél
• 1 × meracie pásmo PCE
• 1 × plastový kufor
• 1 × návod na použitie
