Merací systém pre kontrolu teploty pri tepelnej úprave skla Optris Bottom Up
Kód produktu: Bottom-UP Doprava a platba

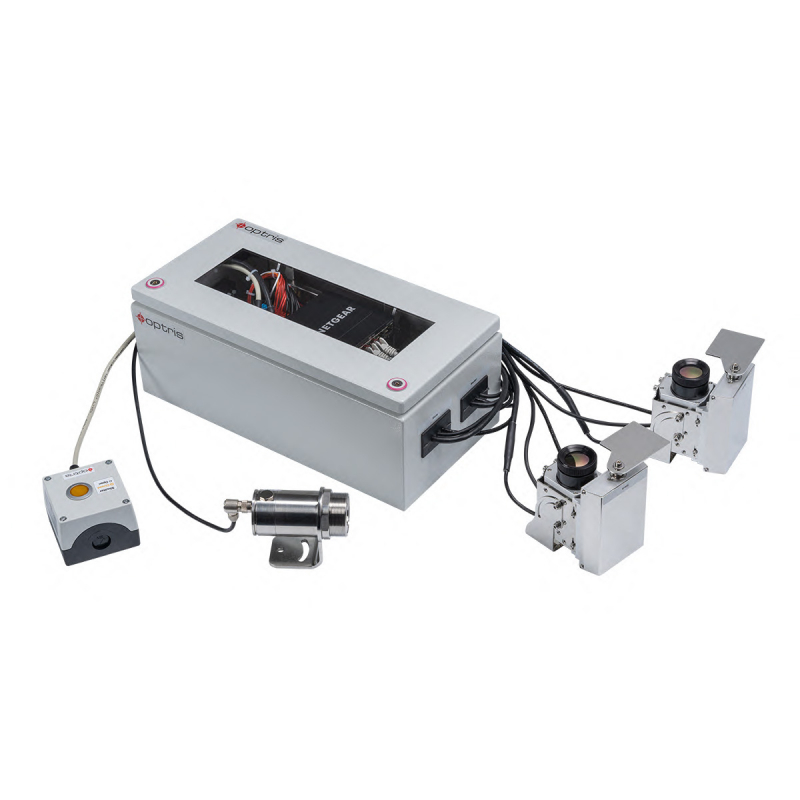

S novým meracím systémom na kontrolu teploty skla od firmy Optris existuje nový prístup k meraniu pri výrobe low-e(sklá s nízkou emisivitou) skla. Nový systém sa skladá z dvoch infračervených kamier, ktoré sú nainštalované zospodu a snímajú teplotu na nepotiahnutej strane skla s vysokou emisivitou. viac
Pre výber najvhodnejšej termovíznej kamery je nutné poznať viacero parametrov merania. Preto nás prosím neváhajte kontaktovať a pomôžeme Vám vybrať najvhodnejšiu termovíznu kameru pre Vašu aplikáciu.
S novým systémom kontroly skla od spoločnosti Optris existuje nový prístup k meraniu teploty pri výrobe skla s nízkou emisivitou (low-e sklá). Sklo s nízkou emisivitou predstavuje veľkú výzvu pre infračervené kamery, ktoré tradične merajú teplotu skla zhora, keď sa tabule skla počas výroby vysúvajú z pece.

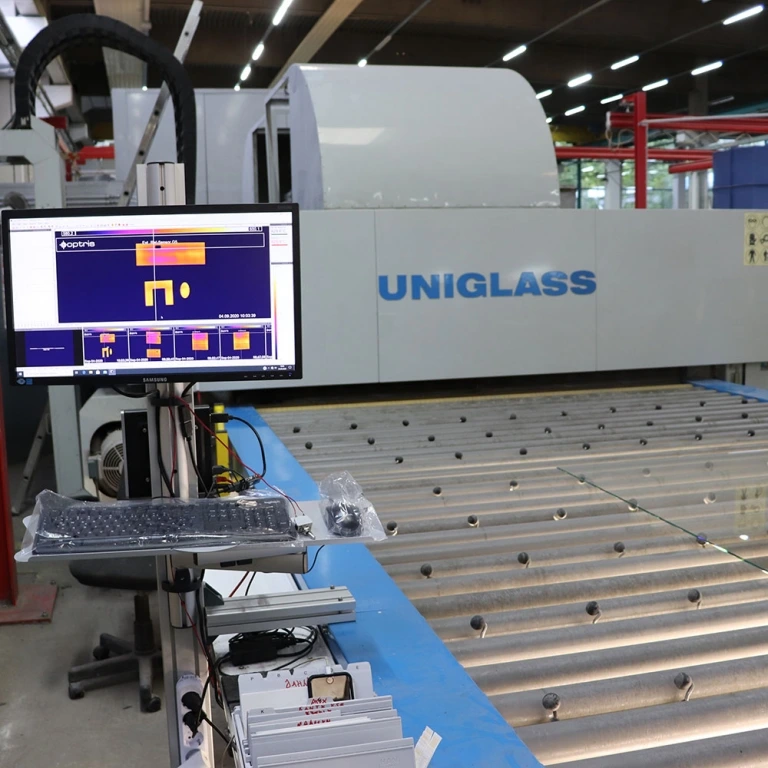

Nový systém kontroly skla zdola nahor rieši tento problém pomocou dvoch infračervených kamier inštalovaných pod temperovacou linkou, ktoré merajú teplotu na nepotiahnutej strane skla s vysokou emisivitou.
Výsledkom kombinácie dvoch infračervených kamier s maximálnym zorným poľom 111° je vynikajúce rozlíšenie skenovacej čiary až 1600 pixelov pri maximálnej šírke skenovania 4,3 m.
Ultra rýchly pyrometer CTlaser 4M s expozičným časom 90 µs v kombinácii s digitálne riadeným systémom ochrany šošoviek (DCLP) je spoľahlivou ochranou oboch infračervených kamier v prípade rozbitia skla.
Hlavné výhody:
Meranie distribúcií tepla na povrchu skla:
- Homogenizácia tepelnej úpravy
- Zamedzenie prasklín
- Technologický stav pece
Dokumentovanie:
- Kontrola kvality
- Manažment tepelnej úpravy - preukázanie dodržania technologického predpisu
Technický list - merací systém optris Bottom Up.pdf (pdf, 505.9 kB)
Datasheet optris Bottom Up GIS 450i G7.pdf (pdf, 502.4 kB)
Manuál - merací systém optris Buttom Up.pdf (pdf, 2.3 MB)
