Merač zatváracích síl FM300 pre výťahové dvere
Kód produktu: FM300-SY-25-750 Doprava a platba
Merač zatváracích síl na automatické výťahové dvere a ochranné zariadenia strojov s káblom a jednotkou SEB2. Rozsah 0 … 750 N, tuhosť 25 N/mm, pamäť na 100 meraní, softvér PinchPilot, vyhodnotenie podľa EN 81-20 a EN 81-50. Certifikát TÜV Nord, ISO kalibračný certifikát v balení. viac
Pre koho a na čo
- Najlepšie pre: výťahové firmy a skúšobne, ktoré potrebujú overené klasické riešenie s káblom, pamäťou a napojením na automatizované skúšky.
- Rieši: zmeria dvere celej budovy, jednotka SEB2 uloží 100 meraní a PinchPilot z nich urobí tabuľkový protokol.
- Oproti bežným alternatívam: oproti FM300 BT má kábel a samostatnú jednotku, zato ho ovládate aj cez DLL alebo LabVIEW.
Hlavné vlastnosti
- Meranie výťahových dverí podľa EN 81-20, EN 81-50, EN 81-1/-2 a ochranných zariadení strojov podľa EN 14120
- Snímač na kábli 2,5 m a samostatná jednotka SEB2 s displejom a pamäťou na 100 meraní – celú budovu zmeriate naraz
- Špičková aj efektívna sila na displeji a vyhodnotenie vyhovuje / nevyhovuje
- Softvér PinchPilot: prevzatie meraní, tabuľkový protokol a databáza
- Ovládanie jedným tlačidlom alebo diaľkovo cez Microsoft DLL a NI LabVIEW pre automatizované skúšky
- Robustná konštrukcia z hliníka a nerezu, certifikát TÜV Nord

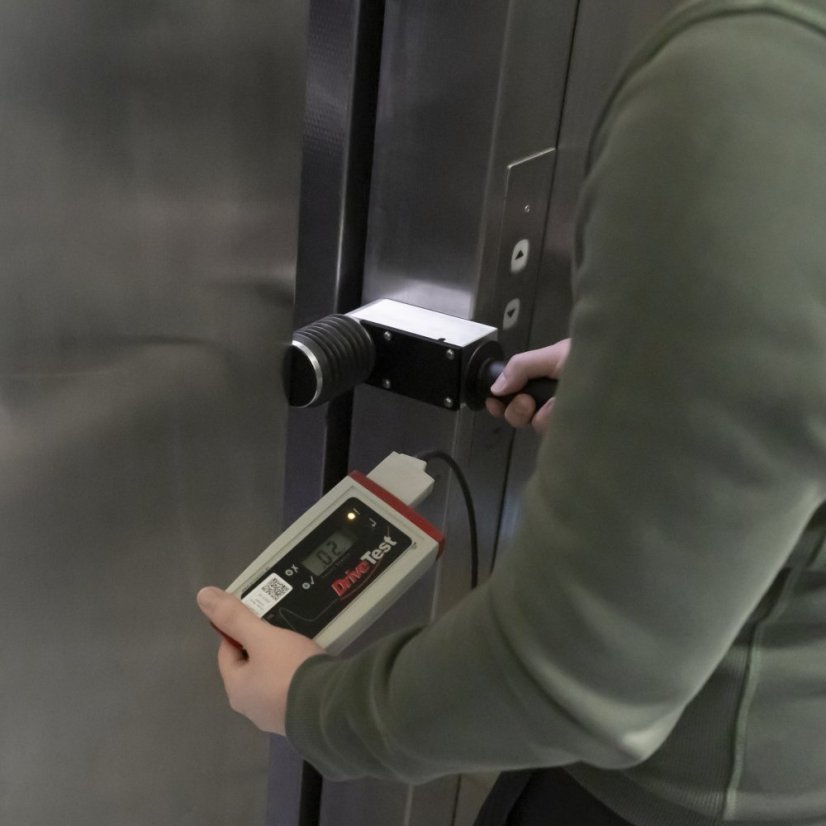

FM300 je elektronický merač zatváracích síl pre výťahové dvere a ochranné zariadenia strojov. Používa sa pri preberaní nových výťahov aj pri pravidelných kontrolách. Snímač s tuhosťou 25 N/mm je spojený káblom so samostatnou jednotkou SEB2, ktorá ukáže špičkovú aj efektívnu silu a uloží až 100 meraní.
Pri objektoch s viacerými výťahmi je dôležitá rýchlosť. Merania všetkých dverí v budove sa po návrate jedným krokom prenesú do softvéru PinchPilot, vytlačia ako tabuľka a uložia do databázy. Pre automatizované skúšobné pracovisko sú k dispozícii rozhrania Microsoft DLL a National Instruments LabVIEW.
Bezdrôtovú verziu s aplikáciou v telefóne nájdete ako FM300 BT. Na brány a priemyselné vráta je určený FM100 s tuhosťou 500 N/mm.

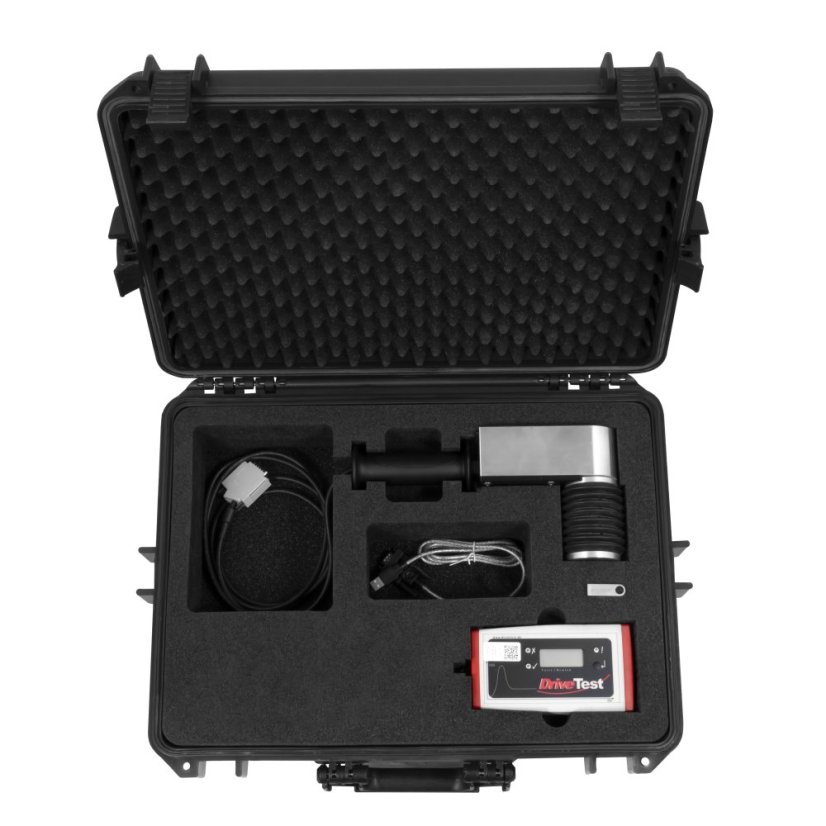

Rozsah dodávky
- 1 × snímač zatváracích síl FM300 s káblom 2,5 m
- 1 × zobrazovacia jednotka SEB2
- 1 × batéria 9 V
- USB kábel do počítača
- USB kľúč so softvérom PinchPilot a dokumentáciou
- návod na obsluhu
- prepravný kufor s penovou výstelkou
- ISO kalibračný certifikát
Technické parametre
| Merací rozsah | 0 … 750 N |
| Rozlíšenie | 1 N |
| Presnosť | ±3 N alebo ±3 % z nameranej hodnoty (platí väčšia hodnota) |
| Tuhosť pružiny | 25 N/mm |
| Šírka medzery | 145 mm, s predĺžením až 510 mm |
| Plocha snímača | Ø 58 mm |
| Meracia technika | tenzometrický mostík |
| Zobrazovacia jednotka | samostatná jednotka SEB2: LCD displej, LED signalizácia, tlačidlo, pamäť cca 100 meraní, hodiny reálneho času, vyhodnotenie OK / NOK |
| Rozhranie | RS232 / USB |
| Softvér | PinchPilot pre Windows: graf sily v čase, vyhodnotenie podľa normy, protokol, export do Excelu, CSV a PDF |
| Normy | EN 81-1, EN 81-2, EN 81-20:2014, EN 81-50:2015, EN 14120 |
| Napájanie | batéria 9 V |
| Krytie | IP43 |
| Prevádzkové podmienky | -10 … 40 °C, 0 … 90 % RV |
| Rozmery | 290 × 140 × 60 mm |
| Hmotnosť | 1,7 kg (snímač) |
Časté otázky
Na čo sa tento prístroj používa?
Merač zatváracích síl na automatické výťahové dvere a ochranné zariadenia strojov s káblom a jednotkou SEB2. Rozsah 0 … 750 N, tuhosť 25 N/mm, pamäť na 100 meraní, softvér PinchPilot, vyhodnotenie podľa EN 81-20 a EN 81-50. Certifikát TÜV Nord, ISO kalibračný certifikát v balení.
Aký má merací rozsah?
0 … 750 N.
Čo je v balení?
Snímač zatváracích síl FM300 s káblom 2,5 m, zobrazovacia jednotka SEB2, batéria 9 V, USB kábel do počítača, USB kľúč so softvérom PinchPilot a dokumentáciou, návod na obsluhu a ďalšie príslušenstvo.
Ako sa napája?
Batéria 9 V.
Dá sa pripojiť k počítaču?
Áno, cez RS232 / USB.
Aké normy spĺňa?
Výrobca uvádza EN 81-20, EN 81-50, EN 81-1, EN 14120 a EN 81-2.
Je v cene kalibračný certifikát?
Áno, kalibračný certifikát výrobcu je v balení.
Akú tuhosť snímača potrebujem?
Tuhosť predpisuje norma podľa toho, čo meriate: brány a priemyselné vráta 500 N/mm (EN 12453), výťahové dvere 25 N/mm (EN 81-20), dvere autobusov a vlakov 10 N/mm, okná a strešné okná automobilov 10 N/mm, pri mäkkých prvkoch aj 2 N/mm. Snímač s inou tuhosťou dá hodnoty, ktoré revízny technik neuzná.
Ako často treba merač kalibrovať?
Výrobca odporúča kalibráciu raz ročne. Merač je meradlo, ktorým dokladujete bezpečnosť zariadenia, preto protokol bez platného certifikátu neobstojí. ISO kalibračný certifikát je v balení, opakovanú kalibráciu vám zabezpečíme.
