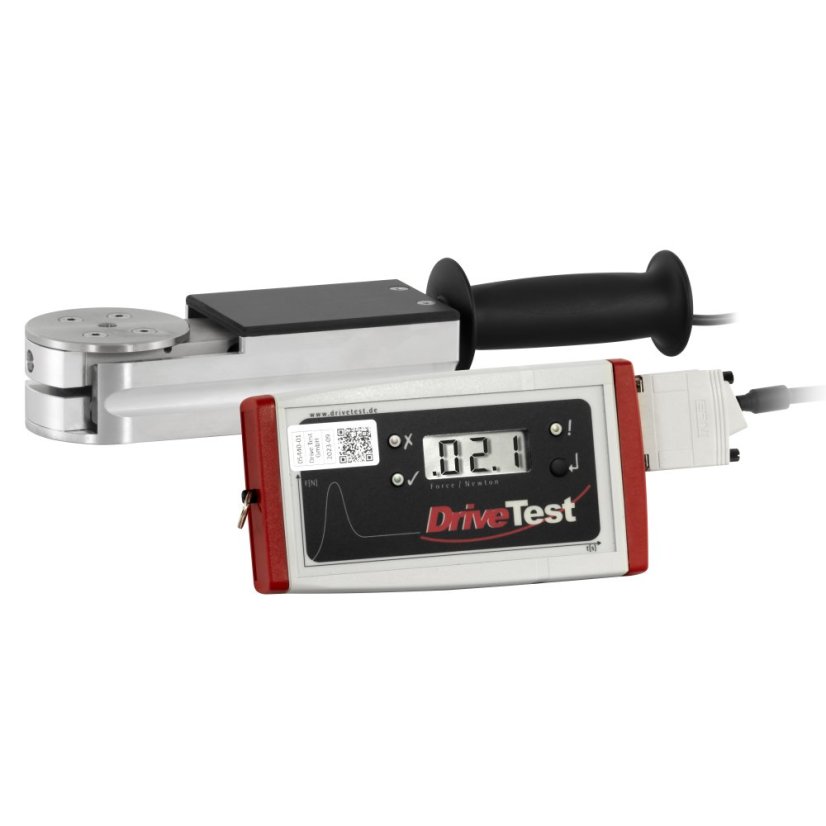

Merač zatváracích síl FM100 pre dvere a brány
Kód produktu: FM100-SY-500-2000 Doprava a platba
Merač zatváracích síl na motoricky poháňané dvere, brány a priemyselné vráta s káblom a jednotkou SEB2. Rozsah 0 … 2000 N, tuhosť 500 N/mm, pamäť na 100 meraní, softvér PinchPilot, vyhodnotenie podľa EN 12453 a EN 12445. Certifikát TÜV Nord, ISO kalibračný certifikát v balení. viac
Pre koho a na čo
- Najlepšie pre: montážne firmy a revíznych technikov brán, vrát a automatických dverí podľa EN 12453.
- Rieši: tvrdý snímač 500 N/mm s rozsahom 2000 N, pamäť na 100 meraní a protokoly zo softvéru PinchPilot.
- Oproti bežným alternatívam: oproti FM100 BT meria s káblom a jednotkou SEB2 namiesto aplikácie v telefóne; je vhodný aj na skúšobné linky.
Hlavné vlastnosti
- Meranie brán, vrát a automatických dverí podľa EN 12445/12453, EN 60335-2-103, DIN V 18650 a ASR A1.7
- Snímač na kábli 2,5 m a samostatná jednotka SEB2 s pamäťou na 100 meraní
- Špičková aj efektívna sila na displeji, vyhodnotenie vyhovuje / nevyhovuje
- Softvér PinchPilot: protokol, tabuľky a databáza meraní celého objektu
- Ovládanie jedným tlačidlom alebo diaľkovo cez Microsoft DLL a NI LabVIEW

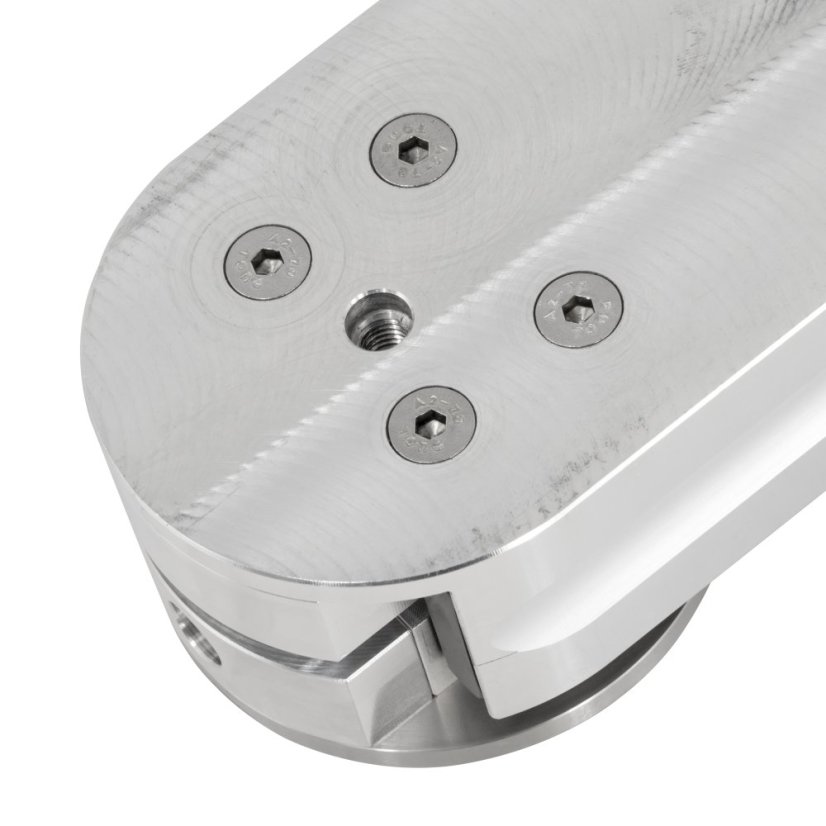

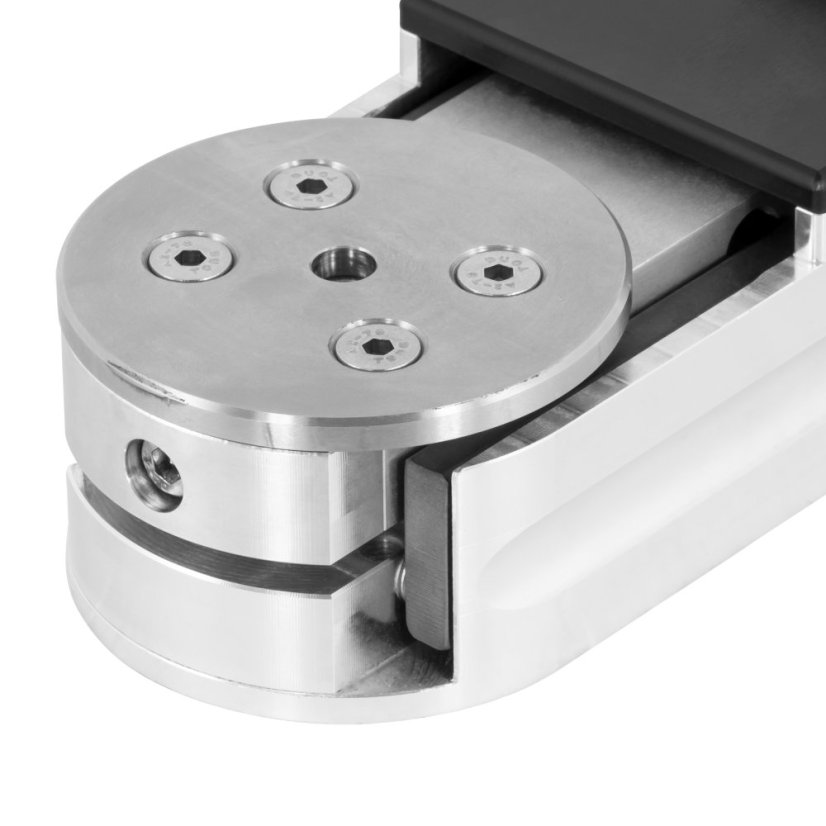

- Vedenie bez trenia a plošinový snímač sily, robustná konštrukcia, certifikát TÜV Nord
FM100 je elektronický merač zatváracích síl pre motoricky poháňané dvere a brány. Typicky sa používa pri výstupnej kontrole novej brány a pri pravidelných revíziách. Tvrdý snímač s tuhosťou 500 N/mm zodpovedá požiadavkám EN 12453 a je spojený káblom so samostatnou jednotkou SEB2.
Pri objektoch s viacerými bránami jednotka uloží až 100 meraní, ktoré sa potom prenesú do softvéru PinchPilot, vytlačia v tabuľke a uložia do databázy. Pre automatické skúšobne sú k dispozícii rozhrania Microsoft DLL a National Instruments LabVIEW.
Rovnaký snímač bez kábla, s aplikáciou v telefóne a PDF protokolom priamo na mieste ponúkame ako FM100 BT. Na výťahové dvere s tuhosťou 25 N/mm je určený FM300.

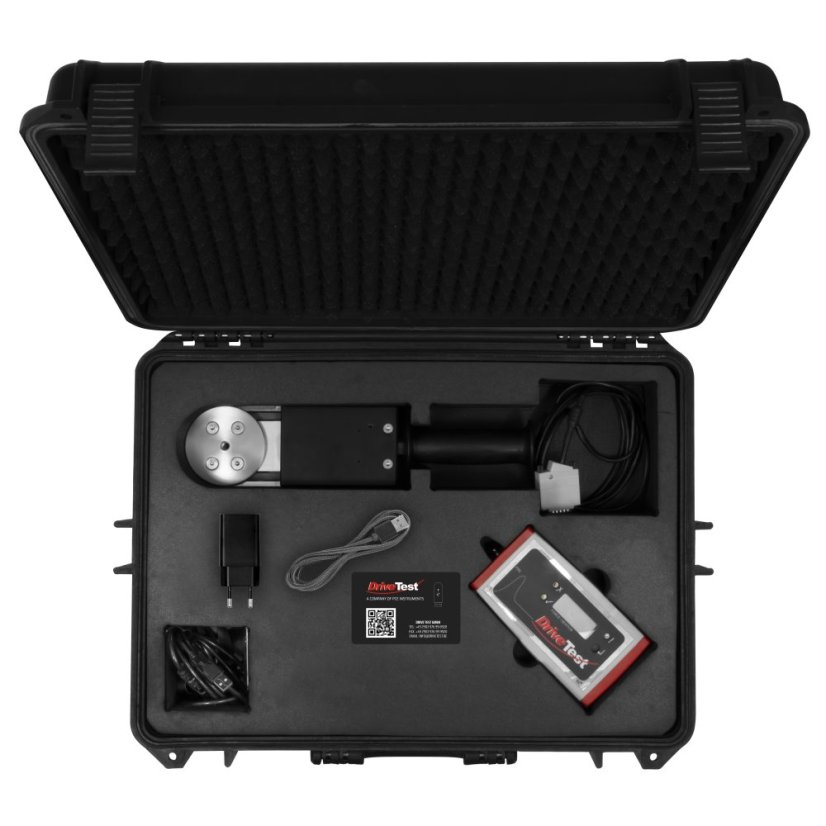

Rozsah dodávky
- 1 × snímač zatváracích síl FM100 s káblom 2,5 m
- 1 × zobrazovacia jednotka SEB2
- 1 × batéria 9 V
- USB kábel do počítača
- USB kľúč so softvérom PinchPilot a dokumentáciou
- návod na obsluhu
- prepravný kufor s penovou výstelkou
- ISO kalibračný certifikát
Technické parametre
| Merací rozsah | 0 … 2000 N |
| Rozlíšenie | 1 N |
| Presnosť | ±3 N alebo ±3 % z nameranej hodnoty (platí väčšia hodnota) |
| Tuhosť pružiny | 500 N/mm |
| Šírka medzery | 50 mm |
| Plocha snímača | Ø 80 mm |
| Meracia technika | tenzometrický mostík |
| Zobrazovacia jednotka | samostatná jednotka SEB2: LCD displej, LED signalizácia, tlačidlo, pamäť cca 100 meraní, hodiny reálneho času, vyhodnotenie OK / NOK |
| Rozhranie | RS232 / USB |
| Softvér | PinchPilot pre Windows: graf sily v čase, vyhodnotenie podľa normy, protokol, export do Excelu, CSV a PDF |
| Normy | EN 12445, EN 12453, EN 60335-2-103, DIN V 18650, ASR A1.7 |
| Napájanie | batéria 9 V |
| Krytie | IP43 |
| Prevádzkové podmienky | -10 … 40 °C, 0 … 90 % RV |
| Rozmery | 210 × 80 × 50 mm |
| Hmotnosť | 2,1 kg (snímač) |
Video
Časté otázky
Na čo sa tento prístroj používa?
Merač zatváracích síl na motoricky poháňané dvere, brány a priemyselné vráta s káblom a jednotkou SEB2. Rozsah 0 … 2000 N, tuhosť 500 N/mm, pamäť na 100 meraní, softvér PinchPilot, vyhodnotenie podľa EN 12453 a EN 12445. Certifikát TÜV Nord, ISO kalibračný certifikát v balení.
Aký má merací rozsah?
0 … 2000 N.
Čo je v balení?
Snímač zatváracích síl FM100 s káblom 2,5 m, zobrazovacia jednotka SEB2, batéria 9 V, USB kábel do počítača, USB kľúč so softvérom PinchPilot a dokumentáciou, návod na obsluhu a ďalšie príslušenstvo.
Ako sa napája?
Batéria 9 V.
Dá sa pripojiť k počítaču?
Áno, cez RS232 / USB.
Aké normy spĺňa?
Výrobca uvádza EN 12453, EN 12445 a EN 60335-2-103.
Je v cene kalibračný certifikát?
Áno, kalibračný certifikát výrobcu je v balení.
Akú tuhosť snímača potrebujem?
Tuhosť predpisuje norma podľa toho, čo meriate: brány a priemyselné vráta 500 N/mm (EN 12453), výťahové dvere 25 N/mm (EN 81-20), dvere autobusov a vlakov 10 N/mm, okná a strešné okná automobilov 10 N/mm, pri mäkkých prvkoch aj 2 N/mm. Snímač s inou tuhosťou dá hodnoty, ktoré revízny technik neuzná.
Ako často treba merač kalibrovať?
Výrobca odporúča kalibráciu raz ročne. Merač je meradlo, ktorým dokladujete bezpečnosť zariadenia, preto protokol bez platného certifikátu neobstojí. ISO kalibračný certifikát je v balení, opakovanú kalibráciu vám zabezpečíme.
