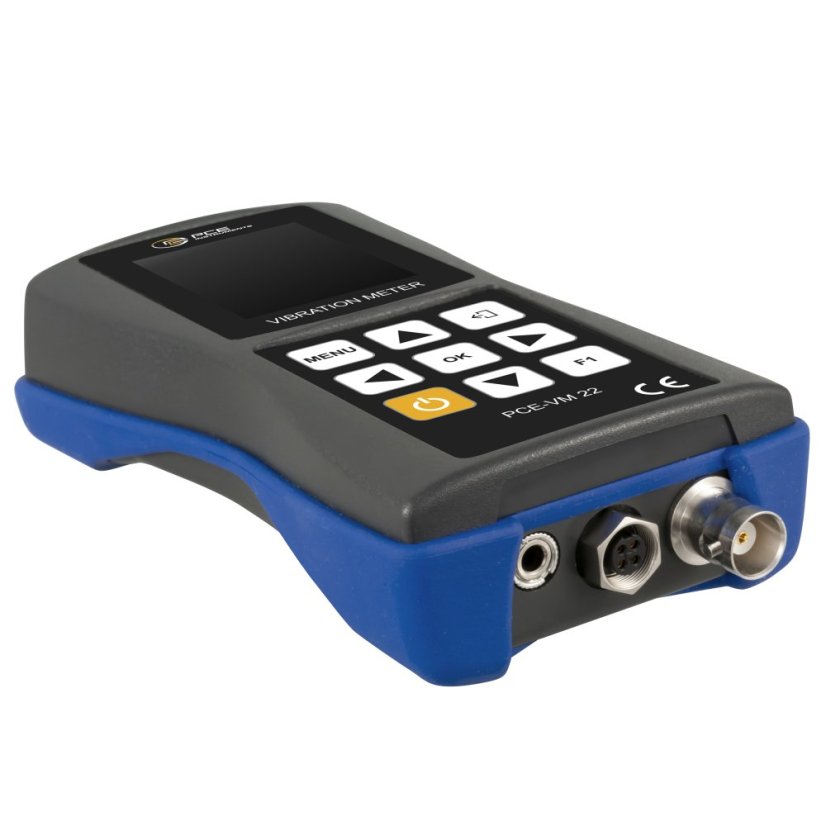

Merač vibrácií PCE-VM 22
Kód produktu: PCE-VM 22 Doprava a platba
Merač vibrácií so 4 GB pamäťou, FFT analýzou a zobrazením priebehu vlny, infračerveným meraním teploty a optickým meraním otáčok. Merací rozsah 0 ... 200 mm/s?, výdrž batérie 8 hodín, rozhranie Micro USB a magnetický držiak. viac
Pre koho a na čo
- Najlepšie pre: údržbára generátorov, motorov a ventilátorov, ktorý chce jedným prístrojom zmerať vibrácie, teplotu povrchu aj otáčky.
- Rieši: spektrum FFT a zobrazenie priebehu vlny spolu s teplotou ložiska a otáčkami dajú úplný obraz stavu stroja pri jednej obchôdzke.
- Oproti bežným alternatívam: oproti PCE-VM 20 pridáva infračervený teplomer -70 … 380 °C, optické meranie otáčok a 4 GB pamäť; voliteľne s ISO kalibračným certifikátom.
Hlavné vlastnosti
- Merací rozsah 0 ... 200 m/s²
- Infračervené meranie teploty
- 4 GB pamäť na dáta
- Výdrž batérie 8 hodín
- Voliteľne s ISO kalibračným certifikátom
- FFT analýza a zobrazenie priebehu vlny vibrácie
Merač vibrácií PCE-VM 22

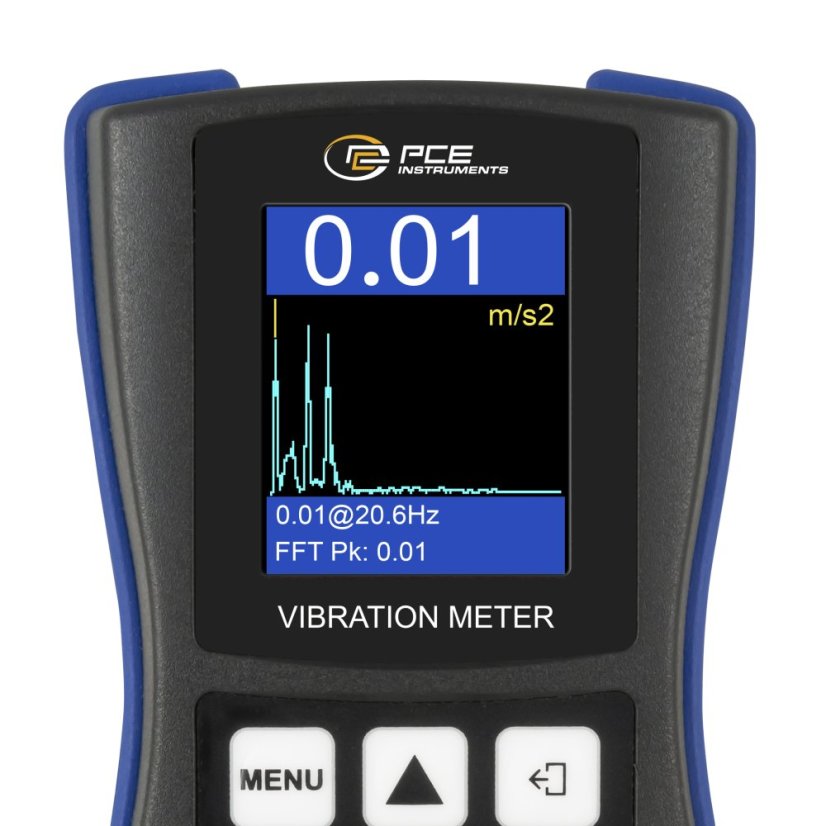

Merač vibrácií má merací rozsah 0 ... 200 m/s² pre zrýchlenie. Okrem zrýchlenia dokáže merať aj rýchlosť, výchylku, frekvenciu a meranie podľa ISO 18016-3. Počas merania vibrácií sa na prístroji súčasne zobrazuje FFT zobrazenie. Stlačením tlačidla je možné prepnúť z FFT analýzy na skutočné zobrazenie priebehu vlny vibrácie. To umožňuje ešte lepšiu analýzu a vyhodnotenie vibrácií. Magnetický držiak snímača vibrácií je navrhnutý tak, aby ho bolo možné upevniť na zakrivené plochy s minimálnym polomerom 20 mm / 0,78".

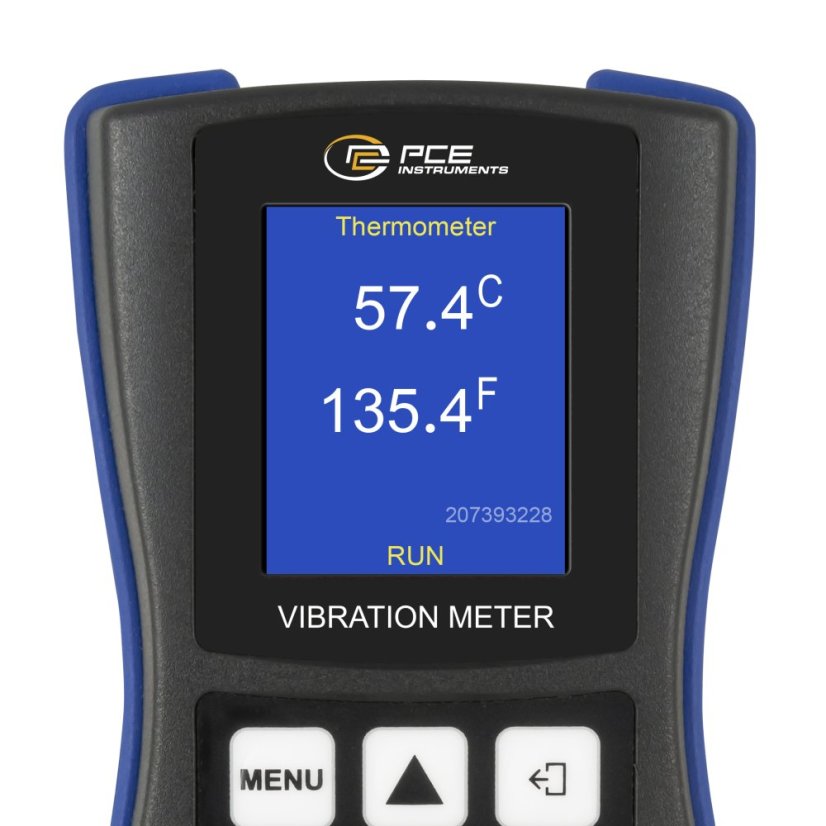

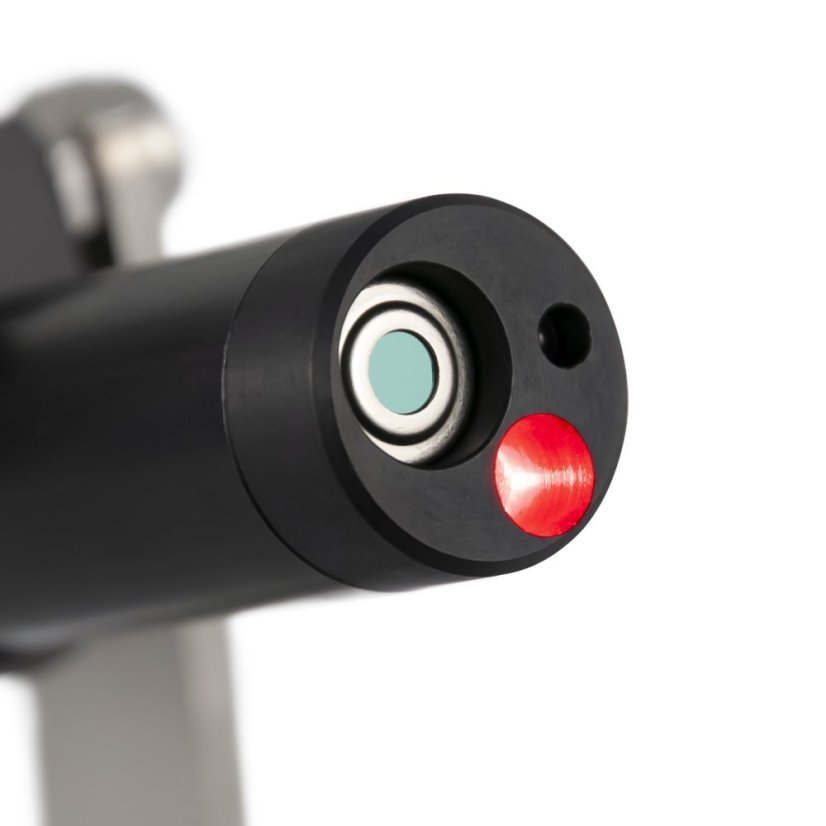

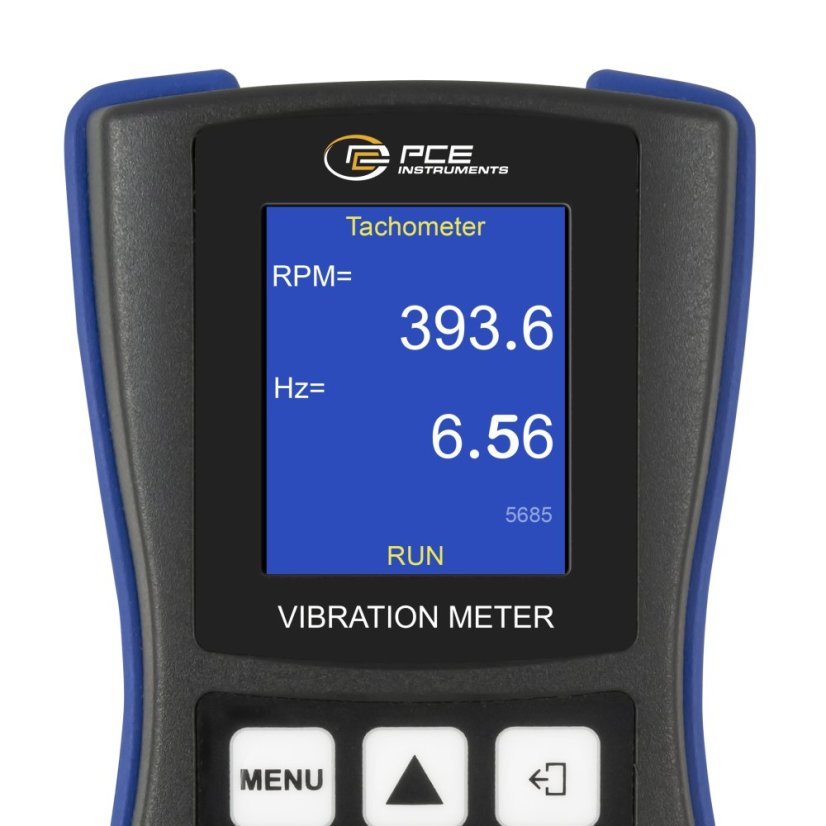

Okrem merania vibrácií je merač vybavený aj externým infračerveným snímačom teploty. Týmto snímačom je možné merať povrchové teploty v rozsahu -70 ... 380 °C / 158 ... 716 °F. Ďalšou meracou funkciou prístroja je bezkontaktné meranie otáčok. Merač vibrácií tak umožňuje napríklad kontrolu otáčok ventilačných systémov.

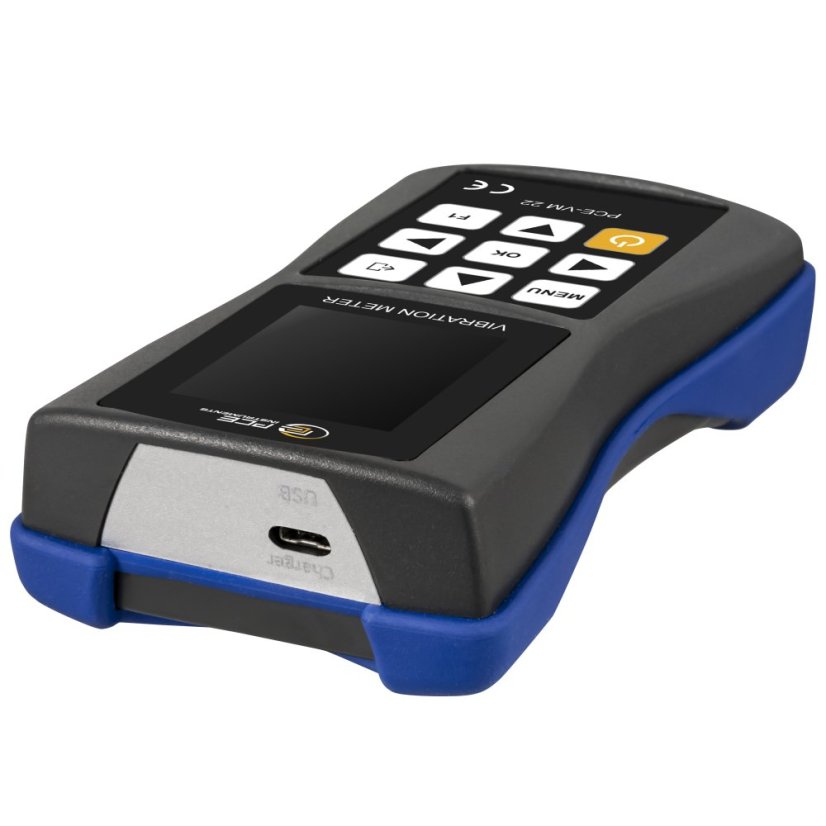

Merač vibrácií má 4 GB pamäť. Namerané dáta je následne možné preniesť z prístroja do počítača. Na analýzu dát je k dispozícii bezplatný softvér.

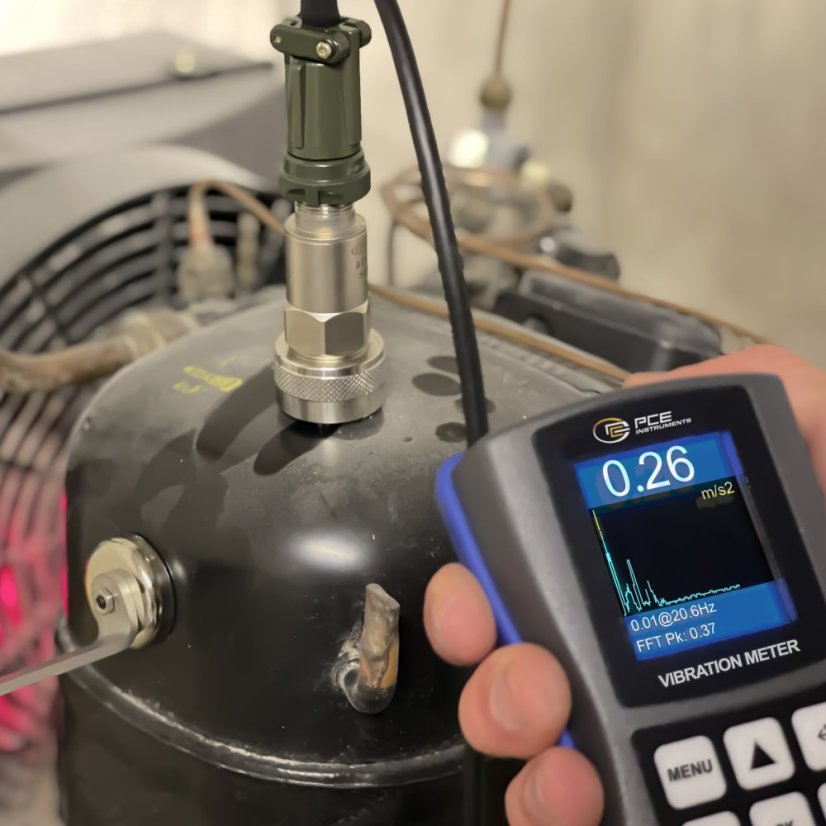

Vďaka mnohým funkciám je merač vibrácií univerzálne použiteľným meracím nástrojom. Využiť ho možno napríklad pri údržbe generátorov alebo motorov. Voliteľne je merač vibrácií dostupný s ISO certifikátom.
Rozsah dodávky

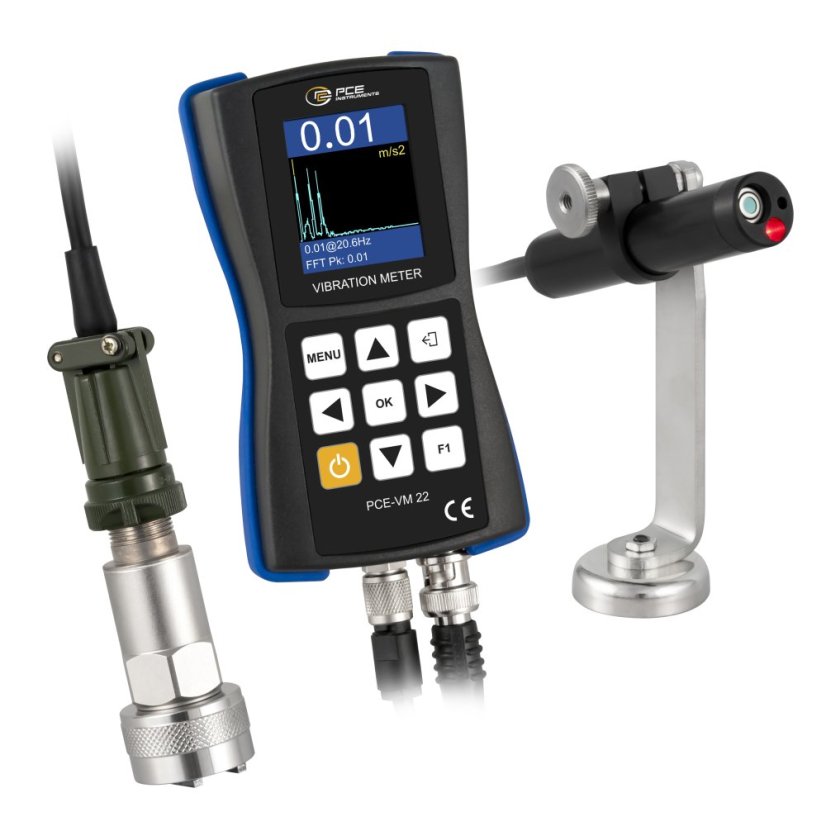

- 1 x merač vibrácií PCE-VM 22

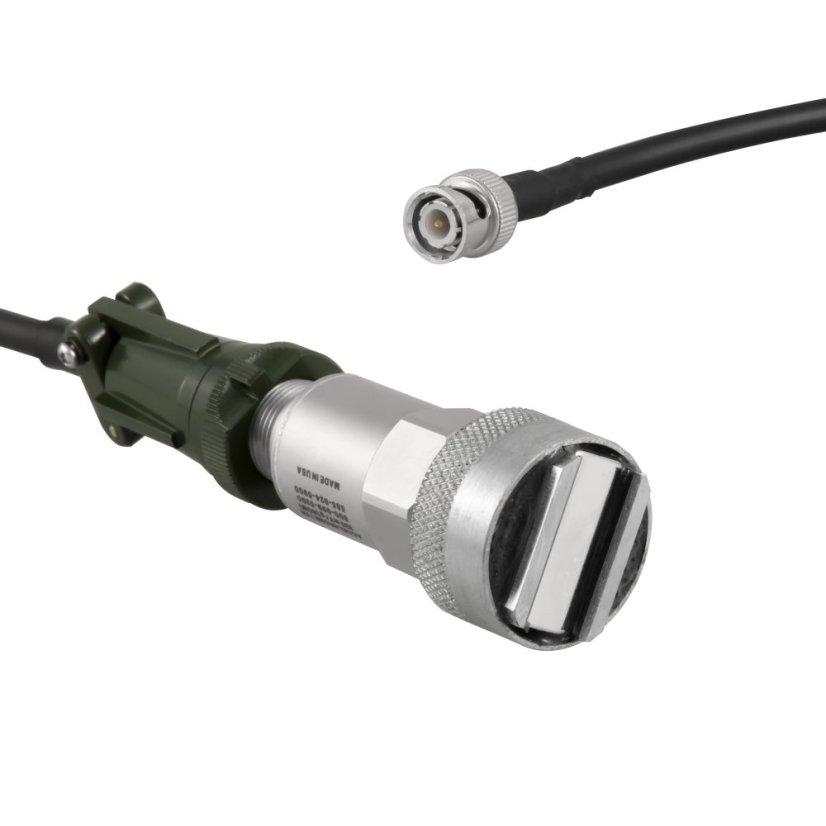

- 1 x snímač vibrácií s pripojovacím káblom a magnetickým držiakom

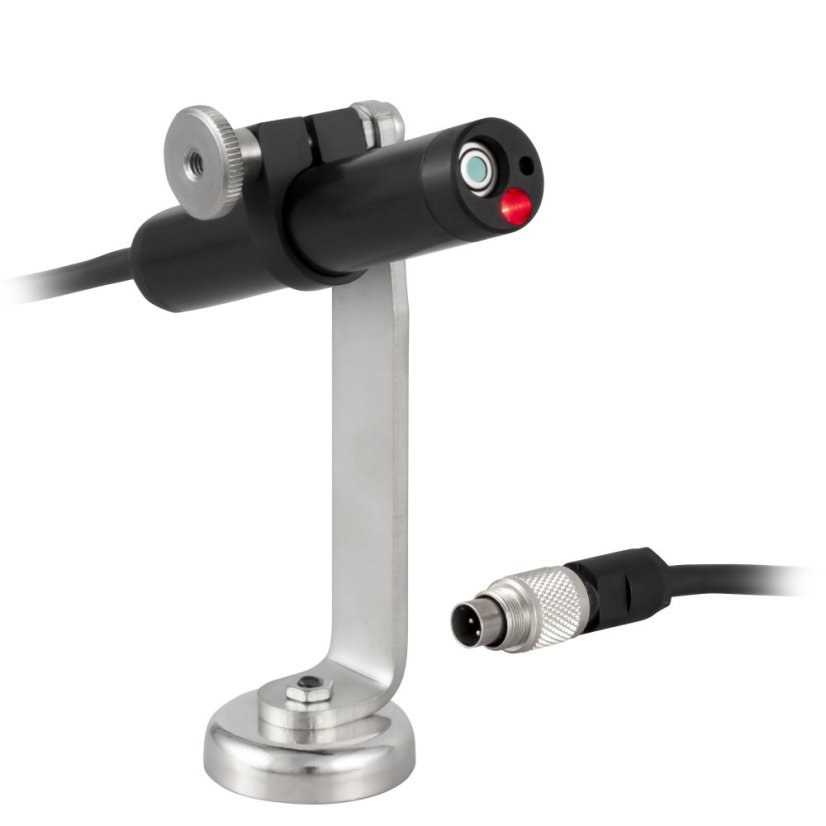

- 1 x infračervený snímač so snímačom otáčok
- 1 x magnetický držiak
- 1 x USB nabíjací adaptér
- 1 x Micro USB kábel
- 1 x prepravný kufrík
- 1 x návod na použitie
Technické parametre
| Zrýchlenie | |
| Merací rozsah | 0 ... 200 m/s² |
| Rozlíšenie | 0,01 m/s² |
| Presnosť | ±5% (iba merací prístroj) |
| Optické otáčky | |
| Merací rozsah | 10 ... 200000 RPM |
| Rozlíšenie | 0,1 RPM |
| Presnosť | ±0.1% and ±1 RPM |
| Rýchlosť | |
| Merací rozsah | 0 ... 200 mm/s |
| Rozlíšenie | 0.01 mm/s |
| Presnosť | ±5% (iba merací prístroj) |
| Dráha | |
| Merací rozsah | 0 ... 2000 µm |
| Rozlíšenie | 0,01 µm |
| Presnosť | ±5% (iba merací prístroj) |
| Infračervená teplota | |
| Merací rozsah | -70 ... -40 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±2% FS |
| Infračervená teplota | |
| Merací rozsah | -40 ... 0 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±1 % FS |
| Infračervená teplota | |
| Merací rozsah | 0 ... 60 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±0.5 % FS |
| Infračervená teplota | |
| Merací rozsah | 60 ... 120 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±1 % FS |
| Infračervená teplota | |
| Merací rozsah | 120 ... 180 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±2% FS |
| Infračervená teplota | |
| Merací rozsah | 180 ... 380 °C |
| Rozlíšenie | 0,1 °C |
| Presnosť | ±4% FS |
| Frekvencia | |
| Merací rozsah | 1 ... 10000 Hz |
| Rozlíšenie | 0,1 Hz |
| Presnosť | ±5% (iba merací prístroj) |
| Snímač | |
| Citlivosť | 100 mV/g |
| Puzdro | nehrdzavejúca oceľ 316L |
| Dĺžka kábla | 1,5 m |
| Rozmery | Ø25 x 53 mm |
| Všeobecné technické údaje | |
| Pamäťové médium | Micro SD karta |
| Kapacita pamäte | 4 GB |
| Rozhranie | Micro-USB |
| Prevádzkový čas | 8 h |
| Rozmery | Magnetický držiak: Ø30 mm,infračervený snímač a snímač otáčok: Ø16 x 83 mm |
| Jazyk menu | angličtina, angličtina (GB) |
| Krytie (prístroj) | IP20 |
| Napájanie | 5V DC, 1 A |
| Typ konektora | Device-europlug |
| Batéria / akumulátor | 1 x 3,7 V interná , lítium-iónová polymérová batéria |
| Kapacita | 1000 mAh |
| Prevádzkové podmienky | 0 ... 50 °C , 0 ... 85 % RV |
| Skladovacie podmienky | -20 ... 60 °C , 0 ... 85 % RV |
| Rozmery ( D x Š x V ) | 132 x 70 x 33 mm |
| Hmotnosť | 150 g |
Časté otázky k PCE-VM 22
Na čo je PCE-VM 22 určený?
Merač vibrácií so 4 GB pamäťou, FFT analýzou a zobrazením priebehu vlny, infračerveným meraním teploty a optickým meraním otáčok. Merací rozsah 0 ... 200 mm/s2, výdrž batérie 8 hodín, rozhranie Micro USB a magnetický držiak.
Aký má merací rozsah?
Zrýchlenie 0 … 200 m/s²; optické otáčky 10 … 200000 RPM; rýchlosť 0 … 200 mm/s; dráha 0 … 2000 µm.
Čo je v balení?
Merač vibrácií PCE-VM 22, snímač vibrácií s pripojovacím káblom a magnetickým držiakom, infračervený snímač so snímačom otáčok, magnetický držiak, USB nabíjací adaptér, micro USB kábel a ďalšie príslušenstvo.
Ako sa napája?
5V DC, 1 A. Výdrž na jedno nabitie alebo sadu batérií je približne 8 h.
Dá sa pripojiť k počítaču?
Áno, cez Micro-USB.
Aké normy spĺňa?
Výrobca uvádza ISO 10816-3.
Je v cene kalibračný certifikát?
V tejto verzii nie. Ak certifikát potrebujete, objednajte verziu PCE-VM 22-ICA – dodáva sa s kalibračným certifikátom ISO od výrobcu.
Ako často mám merať vibrácie stroja?
Pri bežnej údržbe raz mesačne, pri kritických strojoch týždenne. Dôležité je merať vždy na rovnakom mieste a v rovnakom režime stroja, aby sa hodnoty dali porovnávať.
Ktorá hodnota je najdôležitejšia – zrýchlenie, rýchlosť alebo výchylka?
Pre stav ložísk a nevyváženosť sa hodnotí rýchlosť vibrácií v mm/s (norma ISO 10816). Zrýchlenie ukáže poškodenie ložiska skôr, výchylka sa používa pri pomalých strojoch.
