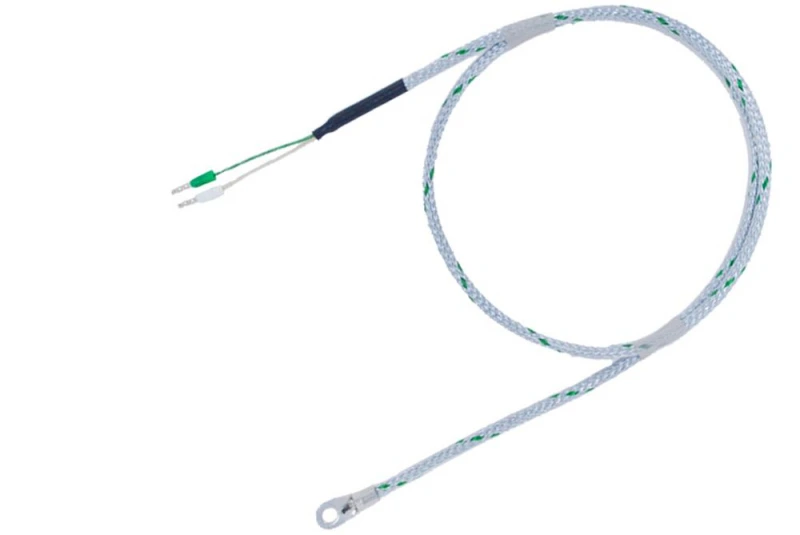

Kontaktný snímač teploty TTJ/KE-86, TTJ/KE-87
Kód produktu: P00236 Doprava a platba
Maximálna teplota: +400°C. Typ snímača: Fe-CuNi/J/ , NiCr-Ni /K/. Uchytenie: pomocou skrutky M4 alebo M3. Možnosť zvoliť si izoláciu kábla. viac
Snímač je vhodný na meranie povrchovej teploty strojov a zariadení. Snímací koniec má väčšiu kontaktnú plochu pre zlepšenie prestupu tepla z meraného povrchu.
Špecifikácia:
Merací rozsah/typ snímača:
-40 až +400°C – Tc K, J – Class 2

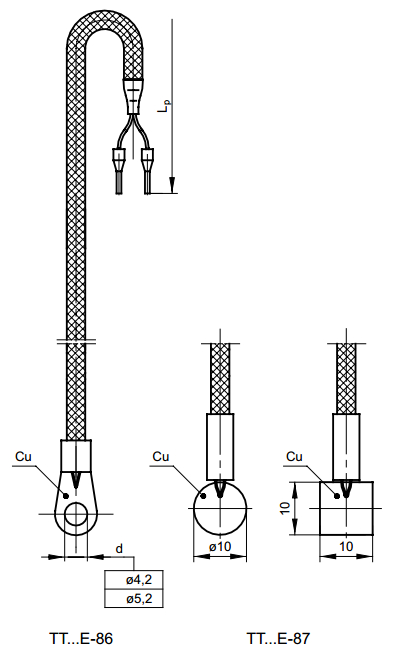

Púzdro:
- model TTJ/KE-86 – otvor na uchytenie skrutky M4 alebo M5
- model TTJ/KE-87 – okrúhly alebo štvorcový snímací koniec
Kábel:
- termočlankový drôt 2x0,22 mm2
- izolácia zo sklenných vlákien
- dĺžka: 1,5 m (štandard)
Možnosti:
- voľba horúceho konca termočlánku – SO – izolovaný alebo SP - uzemnený
- voľba presnosti snímača Tc – class 1
- voľba prívodného kábla (silikón, teflón, PVC)
Tolerancia pre termočlánky (podľa normy EN60584):
CLASS 1:
| Typ termočlánku: | Merací rozsah: | Tolerancia: |
|---|---|---|
| J - Fe-CuNi |
od -40 do +375°C
od +375 do +750°C
|
±1,5
±0,004 |t|
|
|
K -
NiCr-NiAl
|
od -40 do +375°C
od +375 do +1000°C
|
±1,5
±0,004 |t|
|
CLASS 2:
| Typ termočlánku: | Merací rozsah: | Tolerancia: |
|---|---|---|
| J - Fe-CuNi |
od -40 do +333°C
od +333 do +750°C
|
±2,5
±0,0075 |t|
|
|
K -
NiCr-NiAl
|
od -40 do +333°C
od +333 do +1200°C
|
±2,5
±0,0075 |t|
|
Technické údaje - kontatkný snímač teploty TJKE-86-TTJKE-87.pdf (pdf, 234.1 kB)
