Detekčný systém plynu pre bytové domy SEGUGIO RESIDENCE

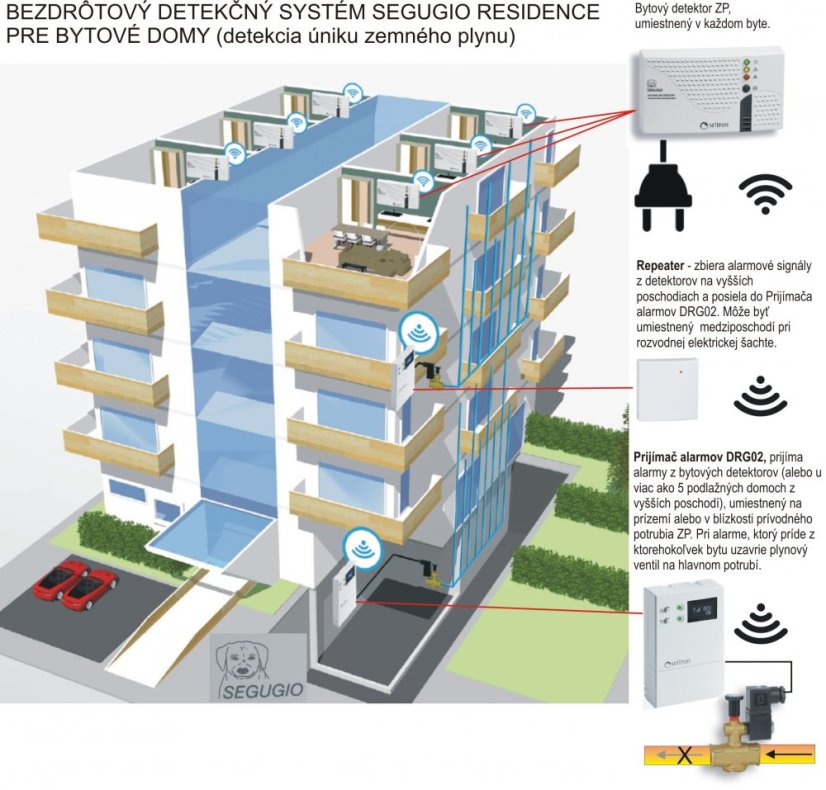

Detekčný systém Segugio Residence je navrhnutý na komplexnú ochranu viacpodlažných bytových domov. Pre zjednodušenie inštalácie systému sú navrhnuté komponenty, ktoré medzi sebou komunikujú bezdrôtovo. Bytový detektor je umiestnený v každom byte ideálne v kuchyni alebo v miestnosti, kde je plynový kotol. Detektor komunikuje s Prijímačom alarmov DRG02, ktorý môže prijímať alarmy až zo 100 domových detektorov. Úlohou Prijímača DRG02 je zbierať alarmy z bytových detektorov a uzavrieť hlavný prívod plynu do domu. Bezpečnostný elektromagnetický ventil je prepojený s Prijímačom DRG02 káblom, ktorým sa ventil elektricky aktivuje.

Bytové detektory sú nastavené na spustenie alarmu pri výskyte koncentrácie zemného plynu so vzduchom na úrovni 10 % z dolnej medze výbušnosti (LEL), to znamená, že prívod plynu sa uzavrie ešte pri nevýbušnej koncentrácií a umožní pohodlne zavolať príslušné havaríjne zložky a zistiť príčinu úniku bez stresu a paniky.

Detekčný systém Seitron Residence má za úlohu ochrániť životy a majetok aj v neprítomnosti osôb v bytoch a pri akejkoľvek príčine úniku plynu.

Snímače CH4 v bytových detektoroch majú životnosť 5 rokov a sú vymeniteľné, celkom je možné 2 x vymeniť snímač, takže ceková životnosť detektorov je 15 rokov. Potom sa musia vymeniť za nové.





Bezdrôtový bytový detektor Seitron Segugio Plus M Wireless



Prijímač alarmov DRG02M, ktorý komunikuje s bytovými detektormi a vyhodnocuje alarmy. Pri výskyte alarmu (úniku plynu) v ktoromkoľvek byte uzavrie elektromagnetický bezpečnostný ventil s hlavným prívodom plynu. Na displeji je možné zobraziť stavy jednotlivých detektorov (normálna prevádza, porucha sínmača, alarm).



Repeater DA0411 – umožňuje zosilniť signál z detektorov umiestnených na vyšších poschodiach bytového domu a odoslať do prijímača DRG02M

Bezpečnostný ventil, ktorý sa aktivuje (uzavrie) na základe alarmu prichádzajúceho z ktoréhokoľvek detektora SEGUGIO v bytoch.

Detektory SEGUGIO M Plus Wireless budú rozmiestnené v každom byte v kuchyni, napájanie 230 V. Prijímač bude umiestnený na prízemí (vhodné dostupné miesto). Prijímač komunikuje s detektormi bezdrôtovo na rádiovej frekvencii 868 MHz, ktorá je veľmi odolná voči vplyvu wifi s Bluetooth (nie je rušená). Pri výskyte alarmu na ktoromkoľvek detektore sa aktivuje relé, na ktoré bude pripojený bezpečnostný elektromagnetický ventil a ten uzavrie prívod plynu do sekcie domu (doporučená inštalácia s ventilom pre najvyššiu ochranu). Pre viac ako 4 poschodový dom alebo pre 2 susedné vchody sa nainštaluje 1 repeater – zosilňovač rádiového signálu na 4. poschodí (na prízemí susedného vchodu), na chodbe vedľa elektrickej šachty. Na napájanie repeatera je potrebný zdroj 12 Vdc.

Koncentrácia plynu, pri ktorej sa aktivuje alarm a uzavrie hlavný ventil pre prívod plynu je 20 % z dolnej medze výbušnosti zemného plynu. Táto koncentrácia ešte nie je výbušná zmes a bez obáv sa môžu vykonávať opatrenia na odstránenie havaríjneho stavu.
