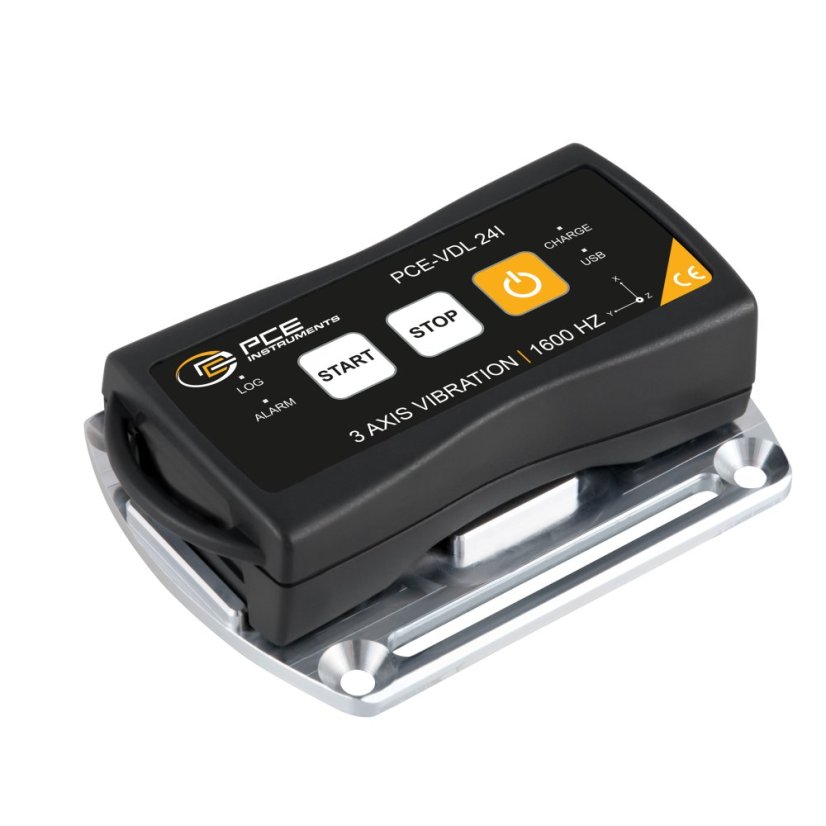

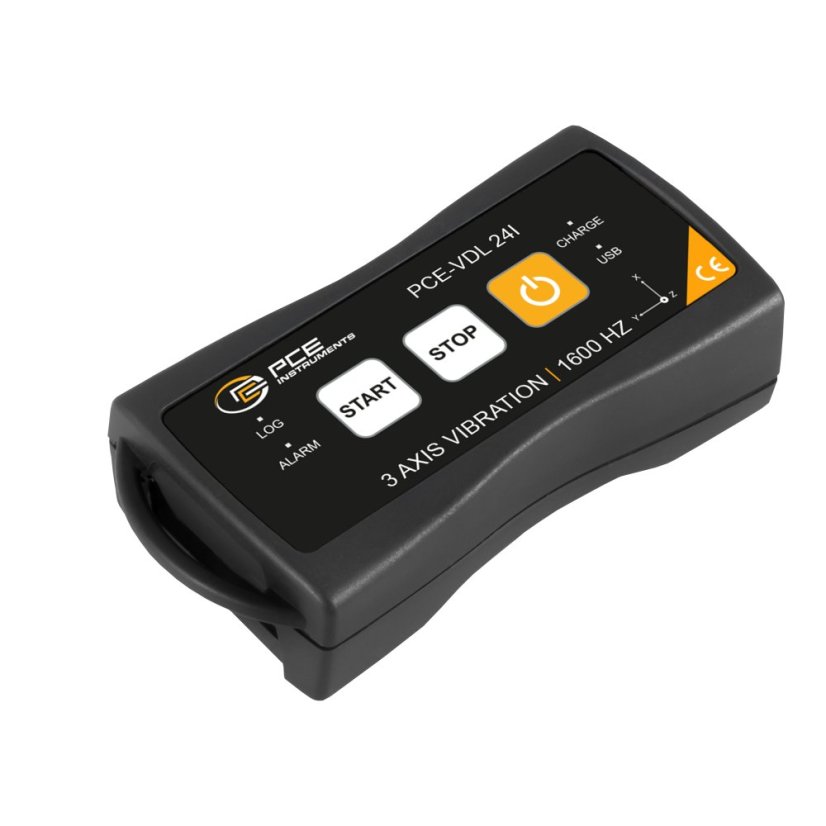

Datalogger zrýchlenia PCE-VDL 24I 3-osový
Kód produktu: PCE-VDL 24I Doprava a platba
3-osový datalogger zrýchlenia so vzorkovacou frekvenciou 1600 Hz na záznam vibrácií a rázov. Namerané dáta ukladá na 32 GB SD kartu. viac
Pre koho a na čo
- Najlepšie pre: skúšobného technika alebo konštruktéra, ktorý zaznamenáva rázy a vibrácie pri záťažových skúškach dielov alebo pri kontrole strojov.
- Rieši: vzorkovanie 1600 Hz v troch osiach zrekonštruuje priebeh rázového impulzu, takže poruchu alebo preťaženie dokážete spätne doložiť.
- Oproti bežným alternatívam: oproti PCE-VDL 16I má dvojnásobnú vzorkovaciu frekvenciu, ale bez záznamu teploty, vlhkosti a tlaku; rozmery a SD karta 32 GB sú rovnaké.
Hlavné vlastnosti
- 3-osové zrýchlenie až do 1600 Hz
- Pamäťová SD karta 32 GB
- Malé rozmery: 86.8 x 44.1 x 22.2 mm / 3.4 x 1.7 x 0.87 in
- Made in Germany
Datalogger zrýchlenia PCE-VDL 24I 3-osový
Tento 3-osový datalogger sa dodáva so snímačom zrýchlenia so vzorkovacou frekvenciou 1600 Hz. Snímač meria zrýchlenie, ktoré naň práve pôsobí (3 osi), napríklad pri ráze alebo počas vibrácií. Merania prebiehajú v prednastavených (voliteľných) časových intervaloch. Namerané údaje zaznamenané interne zabudovaným 3-osovým snímačom zrýchlenia sa v dataloggeri ukladajú na 4 GB pamäťovú kartu. Datalogger je preto ideálny na zisťovanie zrýchlenia pri diagnostike porúch a záťažových skúškach komponentov (zlepšite kvalitu svojich výrobkov), pri kontrole strojov, pri meraní rázov a všeobecne pri preventívnej údržbe. Použite datalogger zrýchlenia ako cenovo výhodný nástroj na predchádzanie poruchám a odstávkam strojov – raz stratený výrobný čas sa dobieha len veľmi ťažko.

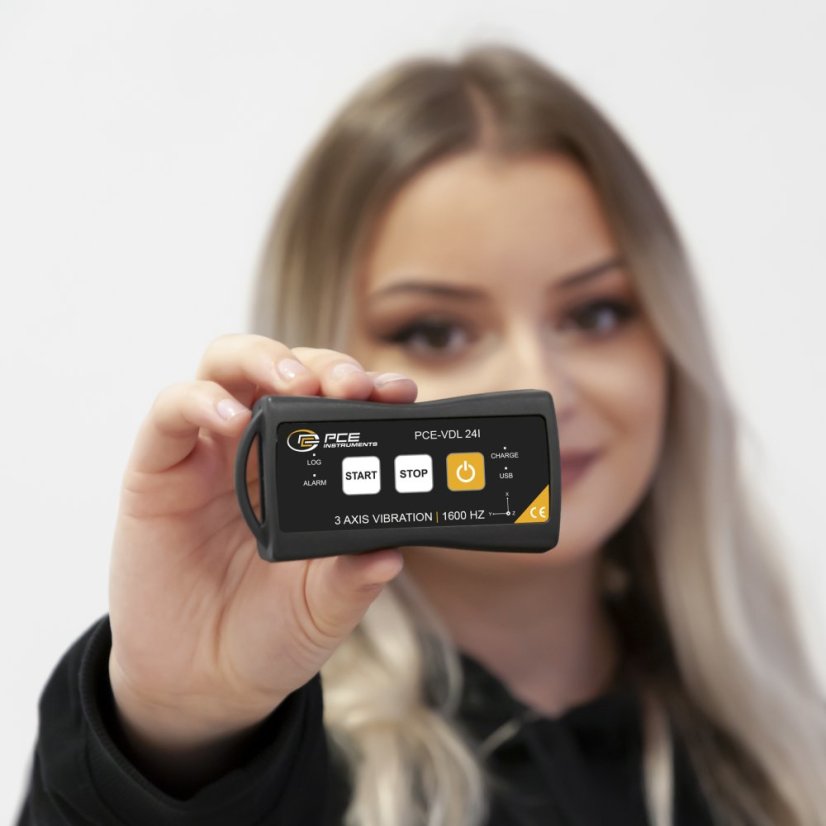

Malý a sebestačný
Kompaktná konštrukcia umožňuje používateľovi upevniť alebo umiestniť datalogger 3-osového zrýchlenia takmer kdekoľvek – stačí aj najmenšia meracia plocha. Dodávaný softvér umožňuje nastavenie prístroja aj vyhodnotenie nameraných a zaznamenaných údajov zo snímača zrýchlenia. Zákazník pri objednávke vždy dostáva najnovšiu verziu softvéru. Tá je k dispozícii aj na stiahnutie v sekcii „download area“ spoločnosti PCE Instruments. Aj bez napájania zostávajú namerané údaje o zrýchlení v dataloggeri zachované, takže používateľ nepríde o žiadne dáta.
Presná rekonštrukcia zrýchlení a rázových impulzov vo všetkých troch osiach
Vďaka trojosovému snímaču zrýchlenia zabudovanému v dataloggeri sa otvára široká škála aplikácií v oblasti merania zrýchlenia s veľmi vysokou vzorkovacou frekvenciou 1600 Hz. Na jednej strane možno 3-osový snímač zrýchlenia použiť na stacionárnych objektoch, ako sú stroje, motory alebo generátory, na zaznamenávanie prevádzkových stavov pri rôznych krokoch procesu. Pracuje motor pri rozbehu alebo dobehu v určitých otáčkových pásmach v rezonancii a spôsobuje silné zrýchlenia s veľkým zaťažením konštrukcie stroja a okolia? Príslušné oblasti možno pomocou trojosového snímača zrýchlenia vymedziť, a to vrátane informácie, v ktorej z troch priestorových osí sa vyskytujú najväčšie amplitúdy kmitania. Túto informáciu možno využiť napríklad pri návrhu tlmiacich systémov. Okrem stacionárnych objektov možno 3-osový datalogger zrýchlenia inštalovať aj na pohybujúce sa objekty. Zisťovať tak možno nielen rázy, nárazy či všeobecné zrýchlenia objektov vo všetkých 3 osiach; vďaka trvalej prítomnosti gravitačného zrýchlenia a jeho grafickému a číselnému zobrazeniu vo výsledkoch merania možno pri najvyššom rozlíšení a vysokej vzorkovacej frekvencii zaznamenať aj malé zmeny polohy, posuny a celkové nakláňanie v trojrozmernom priestore. 3-osový datalogger zrýchlenia je preto vhodný pre veľký počet aplikácií v priemysle aj v doprave.
Na čo najlepšie a podrobnejšie zobrazenie zrýchlení vo všetkých 3 osiach v priebehu času je potrebné mať čo najviac nameraných hodnôt s presnou časovou značkou. Len tak možno následne presne vizualizovať a analyzovať priebeh udalosti zodpovedajúci reálnym dejom pomocou diagramu zrýchlenie – čas. 3-osový snímač zrýchlenia od PCE Instruments presne toto umožňuje. Vďaka vysokej vzorkovacej frekvencii 1600 Hz je 3-osový snímač zrýchlenia obzvlášť vhodný na záznam vysokofrekvenčných kmitov alebo vibrácií a veľmi krátkych rázových či nárazových impulzov. Ak sa majú napríklad zaznamenávať periodické kmity s vyššími frekvenčnými zložkami a následne zobrazovať pomocou softvéru pre PC, je na presnú a neskreslenú rekonštrukciu kmitov potrebná dostatočne vysoká vzorkovacia frekvencia. To isté platí pre rázové zaťaženia. Extrémne krátke záťažové špičky možno vizualizovať iba vtedy, ak sa vo veľmi krátkych časových intervaloch zaznamená veľmi veľa meracích bodov. S 3-osovým snímačom zrýchlenia od PCE Instruments je to možné. Pri vzorkovacej frekvencii 1600 Hz dokáže datalogger zobraziť časové intervaly rádovo 0.4 milisekundy, a tým zviditeľniť veľmi krátke mechanické rázové zaťaženia. Pomocou krivky hraníc poškodenia (Damage Boundary Curve, DBC) možno tieto rázové zaťaženia kvalitatívne zatriediť vo všetkých 3 osiach, a tak predpovedať alebo spoľahlivo odhaliť možné poškodenie strojov, výrobkov, zariadení alebo prepravovaného nákladu.
Rozsah dodávky
- 1x 3-osový datalogger PCE-VDL 24I
- 1x Dátový kábel USB – USB Micro
- 1x Pamäťová SD karta 32 GB

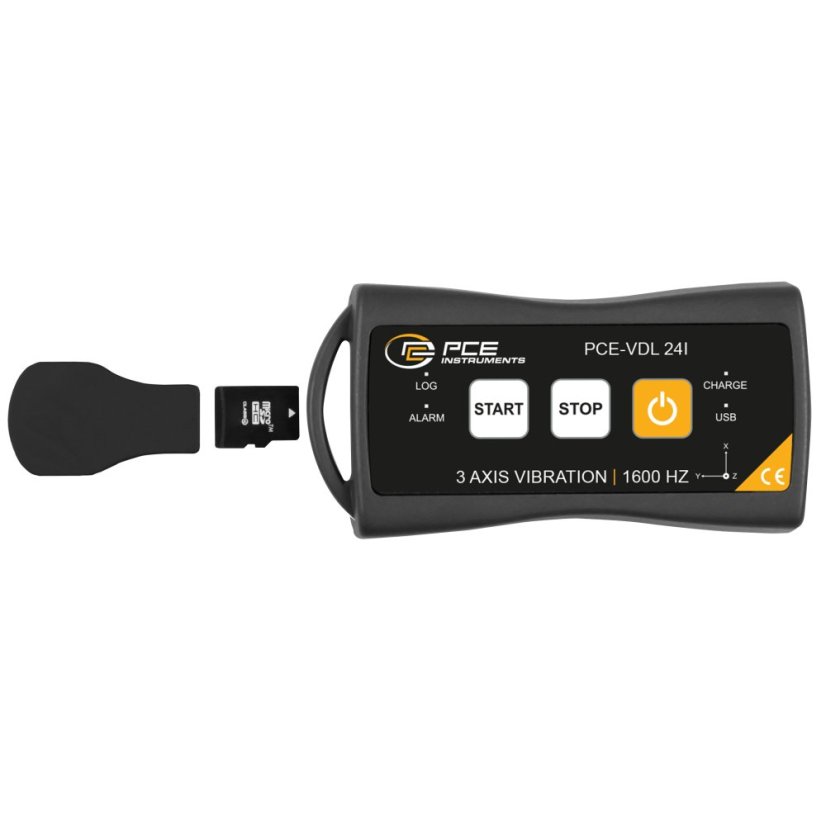

- 1x Nástroj na vysunutie SD karty
- 1x USB kľúč so softvérom pre PC a návodom na použitie
Technické parametre
| Kmitanie | |
| Merací rozsah | -16 ... +16 g |
| Rozlíšenie | 0,003906 g |
| Presnosť | ±0.24 g |
| Všeobecné technické údaje | |
| Typ displeja | bez displeja |
| Nastaviteľná vzorkovacia frekvencia | 1 ... 1600 Hz |
| Pamäťové médium | karta Micro SD |
| Kapacita pamäte | 32 GB |
| Kapacita pamäte (doplňujúca informácia) | 3.2 miliardy nameraných hodnôt s priloženou pamäťovou kartou micro SD 32 GB. Po 200,000 nameraných hodnotách sa automaticky vytvorí nový súbor |
| Rozhranie | Micro-USB |
| Snímač | 3-osový piezoelektrický snímač zrýchlenia |
| Prevádzková doba | 67 h |
| Krytie (prístroj) | IP40 |
| Napájanie | 5 V DC |
| Kapacita | 700 mAh |
| Výkon | 2,59 Wh |
| Prevádzkové podmienky | -20 ... 65 °C , 0 ... 100 % RV |
| Skladovacie podmienky | 5 ... 45 °C , 10 ... 95 % RV |
| Rozmery ( D x Š x V ) | 87 x 44 x 23 mm |
| Hmotnosť | 57 g |
Časté otázky k PCE-VDL 24I
Na čo je PCE-VDL 24I určený?
3-osový datalogger zrýchlenia so vzorkovacou frekvenciou 1600 Hz na záznam vibrácií a rázov. Namerané dáta ukladá na 32 GB SD kartu.
Aký má merací rozsah?
Kmitanie -16 … +16 g.
Čo je v balení?
3-osový datalogger PCE-VDL 24I, dátový kábel USB – USB Micro, pamäťová SD karta 32 GB, nástroj na vysunutie SD karty a USB kľúč so softvérom pre PC a návodom na použitie.
Ako sa napája?
5 V DC. Výdrž na jedno nabitie alebo sadu batérií je približne 67 h.
Dá sa pripojiť k počítaču?
Áno, cez Micro-USB.
Dá sa používať vonku alebo v prašnom prostredí?
Krytie IP40: pred jemným prachom chránený nie je, pred vodou chránený nie je. Je určený do interiéru a suchého prostredia.
Je v cene kalibračný certifikát?
V tejto verzii nie. Ak certifikát potrebujete, objednajte verziu PCE-VDL 24I-ICA – dodáva sa s kalibračným certifikátom ISO od výrobcu.
Ako často mám merať vibrácie stroja?
Pri bežnej údržbe raz mesačne, pri kritických strojoch týždenne. Dôležité je merať vždy na rovnakom mieste a v rovnakom režime stroja, aby sa hodnoty dali porovnávať.
Ktorá hodnota je najdôležitejšia – zrýchlenie, rýchlosť alebo výchylka?
Pre stav ložísk a nevyváženosť sa hodnotí rýchlosť vibrácií v mm/s (norma ISO 10816). Zrýchlenie ukáže poškodenie ložiska skôr, výchylka sa používa pri pomalých strojoch.
