Datalogger na monitorovanie strojov PCE-VDL 16I

Pre koho a na čo

• Najlepšie pre: strojára alebo údržbára, ktorý chce cenovo dostupne sledovať vývoj vibrácií frézky či obrábacieho stroja spolu s podmienkami v hale.
• Rieši: zo záznamu zrýchlenia do 800 Hz a teploty, vlhkosti, tlaku a osvetlenia zistíte, či problém spôsobuje pohon, nástroj alebo prostredie.
• Oproti bežným alternatívam: oproti PCE-VDL 24I zaznamenáva aj podmienky prostredia, ale vzorkuje len do 800 Hz; oproti trvalej inštalácii je to lacná mobilná alternatíva.

Hlavné vlastnosti

• 3-osové zrýchlenie až do 800 Hz
• Pre teplotu, vlhkosť, tlak vzduchu a osvetlenie

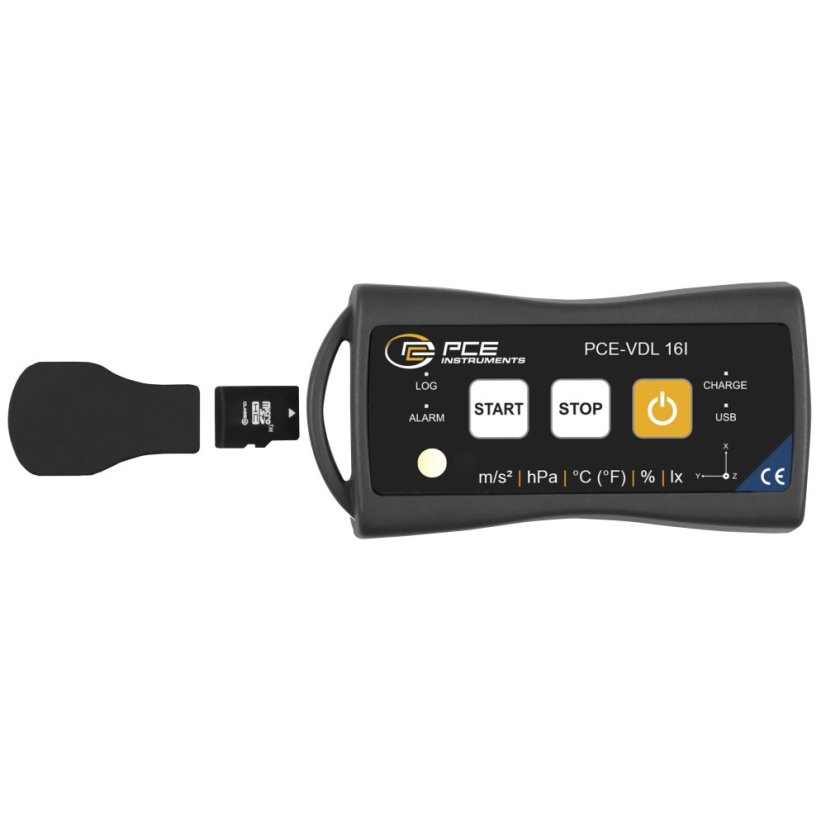

• Pamäťová SD karta 32 GB

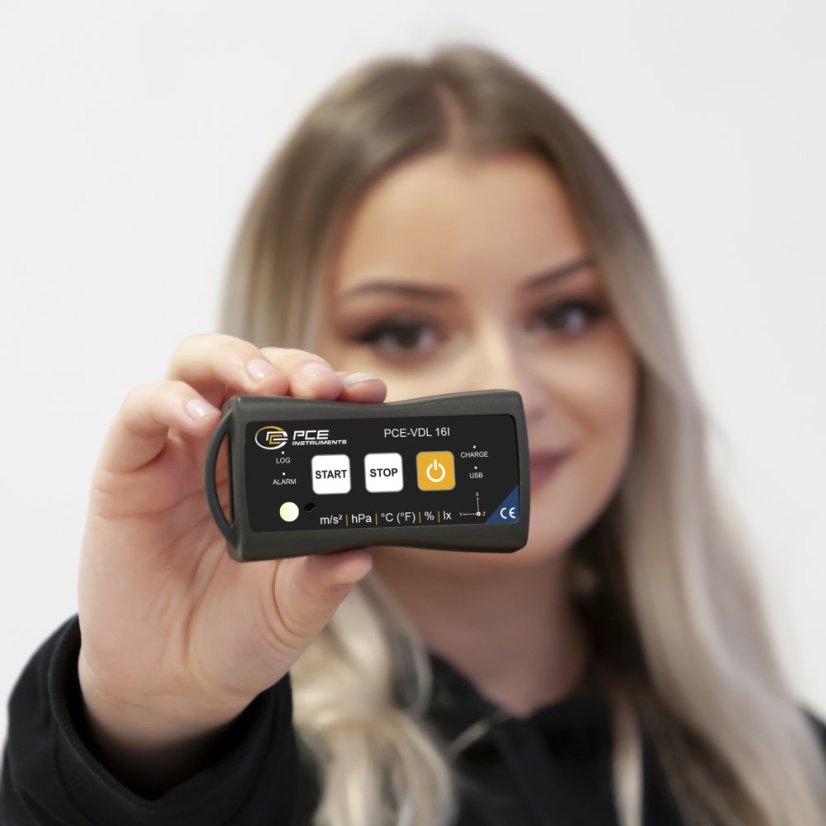

• Malé rozmery: 86.8 x 44.1 x 22.2 mm / 3.4 x 1.7 x 0.87 in

Datalogger na monitorovanie strojov PCE-VDL 16I

Datalogger na monitorovanie strojov s doplnkovou funkciou záznamu podmienok prostredia

Datalogger PCE-VDL 16I pre strojárstvo od PCE Instruments meria a ukladá relevantné merané veličiny, ako sú teplota, relatívna vlhkosť, tlak vzduchu, osvetlenie a zrýchlenie v troch osiach (pomocou snímača vibrácií). Tento datalogger je preto ideálny na monitorovanie vibrácií strojov pri súčasnom meraní a zázname okolitých podmienok zariadenia. Aj keď výrobné alebo obrábacie stroje, napríklad viacosová frézka, používajú výrazne vylepšené pracovné jednotky, datalogger dokáže v každom prípade zachytiť základné vibračné správanie stroja a zaznamenávať jeho vývoj v čase. Vibračné správanie frézky tak možno posudzovať v krátkych časových intervaloch a vznikajúce zdroje chýb lokalizovať. Spôsobuje problém s vibráciami pohon, alebo je chybný nástroj? PCE Instruments ponúka aj meracie prístroje vibrácií na trvalú inštaláciu, a teda na nepretržité monitorovanie stroja; datalogger však predstavuje veľmi cenovo výhodnú možnosť rýchleho a presného monitorovania strojov. Optimalizujte svoje zariadenia a zaznamenávajte cenné namerané údaje, ktoré vám pomôžu znížiť opotrebenie zariadení a strojov. Uľahčite si návrh ložísk a tlmiacich systémov, znížte hluk motorov, rýchlo odhaľte nevyváženosť ... Dataloggery na monitorovanie strojov sú cenovo výhodní a presní pomocníci v strojárstve aj v ďalších oblastiach použitia. Podľa nastavenej meracej/záznamovej frekvencie dokáže datalogger zaznamenávať niekoľko dní. Získané namerané hodnoty sa ukladajú na internú 2 GB SD kartu a v prípade potreby ich možno preniesť na iné médiá a tam vyhodnotiť. Datalogger sa programuje podľa potreby pomocou dodávaného softvéru. Tým istým softvérom možno datalogger po zázname údajov opäť vyčítať. Zákazník pri objednávke vždy dostáva najnovšiu verziu softvéru. Tá je k dispozícii aj na stiahnutie v sekcii „download area“ výrobcu PCE Instruments. Aj bez napájania zostávajú namerané hodnoty v dataloggeri zachované, takže používateľ nepríde o žiadne údaje z monitorovania strojov. Ak potrebujete väčšiu kapacitu pamäte, väčšiu batériu alebo iné snímače pre datalogger, kontaktujte vývojovú spoločnosť PCE Instruments. Ako výrobca dokáže PCE Instruments nájsť riešenie veľmi rýchlo a cenovo výhodne.

Nezávislé monitorovanie stavu počas definovaných období

Kompaktný datalogger pre strojárstvo tvorí užitočný „most“ medzi mobilnými prístrojmi na meranie vibrácií, ktoré sa používajú na pravidelné sledovanie trendov a odchýlok a na zisťovanie zmien stavu strojov, a stacionárnymi systémami, ktoré zaznamenávajú údaje trvalo. Sledovanie trendov mobilnými prístrojmi má výhody v nákladoch a v čase obsluhy aj v relatívne malom objeme spravovaných údajov, pretože intervaly merania sú v rozsahu dní, týždňov alebo mesiacov. Zároveň to však znamená, že vibračné udalosti medzi jednotlivými meraniami sa nezaznamenajú, takže časť cenných informácií o stave stroja sa môže stratiť. Aby sa tomu predišlo, používajú sa stacionárne systémy na monitorovanie strojov. Tie na jednej strane vytvárajú obraz o stave stroja za celé obdobie monitorovania, takže informácie sa nestrácajú, na druhej strane sú počiatočné náklady vyššie a veľké, niekedy extrémne veľké objemy údajov treba ukladať, spravovať a vyhodnocovať. Datalogger pre strojárstvo vypĺňa medzeru medzi týmito dvoma prístupmi. S jeho pomocou možno zaznamenávať vibrácie a kmitanie strojov počas definovaného obdobia bez inštalácie rozsiahlych stacionárnych systémov monitorovania vibrácií a bez rizika, že uniknú vibračné alebo rázové udalosti, ktoré poskytujú dôležité informácie o stave strojov.

Monitorovanie strojov sprevádzajúce výrobný proces

Okrem záverov o celkovom stave stroja možno datalogger pre strojárstvo použiť aj na zisťovanie informácií o procese. Každý stroj vytvára prostredníctvom pracovnej jednotky vibrácie a kmitanie. Pri výrobných zariadeniach, napríklad frézkach, sa na tieto kmity nakladajú procesné kmity a vibrácie. V závislosti od otáčok pri frézovaní, od veľkosti zvoleného posuvu, hĺbky rezu, ostrosti brytov, od toho, či sa frézuje zostupne alebo nesúsledne, a od obrábaného materiálu môže dochádzať k vibračným špičkám, ktoré sa za určitých okolností pohybujú aj v oblasti vlastných rezonancií jednotlivých častí stroja. Vzniknuté mechanické namáhanie môže na jednej strane poškodiť frézovací nástroj, ložisko vretena a stroj vo všeobecnosti, na druhej strane môžu silné vibrácie viesť k chybám vo frézovanom obraze alebo k viditeľným stopám po chvení na súčiastke. Datalogger pre strojárstvo možno použiť práve na to, aby ste už počas procesu zistili, pri ktorých parametroch vznikajú najväčšie mechanické zaťaženia a namáhania.

Možné použitie dataloggera v strojárstve

V oblasti strojárstva možno datalogger od PCE Instruments použiť nielen na získavanie cenných údajov pri monitorovaní strojov, ale aj pri nakladaní, montáži alebo preprave investičných celkov, veľkých strojov či výrobných zariadení. Prudký pád z vysokozdvižného vozíka, náraz pri nakladaní žeriavom alebo nadmerné rázové zaťaženie počas prepravy na miesto určenia – riziká, ktoré môžu mať pre výrobcu alebo dopravcu nákladné dôsledky, číhajú všade.

Pri hľadaní príčin môžu dataloggery pre strojárstvo poskytnúť dôležité informácie o čase, veľkosti a smere rázového zaťaženia, a to so zohľadnením ďalších okolitých podmienok, ako sú teplota alebo vlhkosť. Vďaka následne zdokumentovanému záznamu fyzikálnych podmienok prostredia možno pri poškodení výrobku objasniť mnohé otázky zodpovednosti. Úplná dokumentácia okolitých podmienok umožňuje aj predikciu možných zaťažovacích špičiek, čo výrobcom príslušných zariadení a systémov zjednodušuje plánovanie budúcich prepráv. Možnosti použitia dataloggera v strojárstve sú preto veľmi rozmanité. Či už ide o monitorovanie stroja počas prevádzky alebo o dokumentáciu vibračného a rázového zaťaženia pri nakladaní a inštalácii, datalogger pre strojárstvo od PCE Instruments vždy poskytne výpovedné výsledky merania.

Rozsah dodávky

• 1x Datalogger PCE-VDL 16I
• 1x Dátový kábel USB – USB Micro
• 1x Pamäťová SD karta 32 GB
• 1x Nástroj na vysunutie SD karty
• 1x USB kľúč so softvérom pre PC a návodom na použitie
