Anemometer s Pitotovou trubicou PCE-HVAC 2 – tlak, rýchlosť a prietok vzduchu

Pre koho a na čo

• Najlepšie pre: vzduchotechnika, ktorý pri zaregulovaní a revízii potrubia meria rýchlosť prúdenia a objemový prietok traverzovaním.
• Rieši: tenká trubica 8 mm prejde malým otvorom v potrubí a závit na statív uvoľní obe ruky, takže traverz zvládnete sami a dáta idú do PC.
• Oproti bežným alternatívam: na rozdiel od vrtuľkových anemometrov meria Pitotovou trubicou až do 80 m/s v potrubí; oproti PCE-PDA 1000L ide o malé rozdiely do 50 mbar.

Hlavné vlastnosti

• Diferenčný tlak 0 – 50 mbar (0 – 5000 hPa) s presnosťou ±0,3 % z rozsahu
• Rýchlosť prúdenia 1 – 80 m/s s rozlíšením 0,01 m/s
• Objemový prietok do 99 999 m³/min
• Teplota 0 – 50 °C s presnosťou ±1 °C
• Zalomená Pitotova trubica dĺžky 335 mm, priemer len 8 mm
• Dve tlakové hadičky po 85 cm v cene
• Voliteľné jednotky: m/s, km/h, mph, uzly, ft/min
• Funkcia vynulovania snímača pred meraním
• Funkcie MIN, MAX, AVG, REC a HOLD
• Pamäť na 99 hodnôt pre každú veličinu (spolu 297)
• Micro-USB a softvér na meranie v reálnom čase v cene
• Podsvietený displej 2,5" s dvojitým zobrazením
• Závit na statív – merať sa dá oboma rukami
• Kufor a batéria 9 V v balení

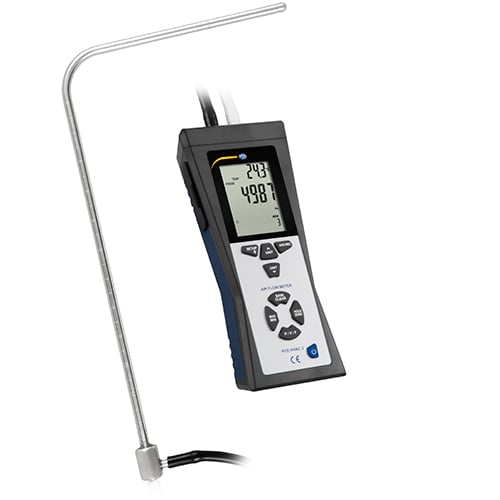

PCE-HVAC 2 je merač diferenčného tlaku s Pitotovou trubicou. V kategórii manometrov stojí na presne opačnom konci než tlakomery do barov: meria malé tlakové rozdiely v prúdiacom vzduchu – a z nich dopočíta to, čo vo vzduchotechnike zaujíma najviac, teda rýchlosť prúdenia a objemový prietok.

Princíp je starý a spoľahlivý. Pitotova trubica sníma dva tlaky naraz: celkový (proti prúdu) a statický (kolmo naň). Ich rozdiel je dynamický tlak a ten priamo súvisí s rýchlosťou vzduchu. Prístroj z neho vypočíta rýchlosť a po zadaní prierezu potrubia aj prietok.

Rozsah 1 až 80 m/s je pritom podstatne vyšší, než zvládnu vrtuľkové a drôtové anemometre. Preto sa tento typ používa tam, kde sa rýchlo prúdi: vo výtlaku ventilátorov, v odsávaní, v priemyselných rozvodoch a pri kontrole výkonu VZT jednotiek.

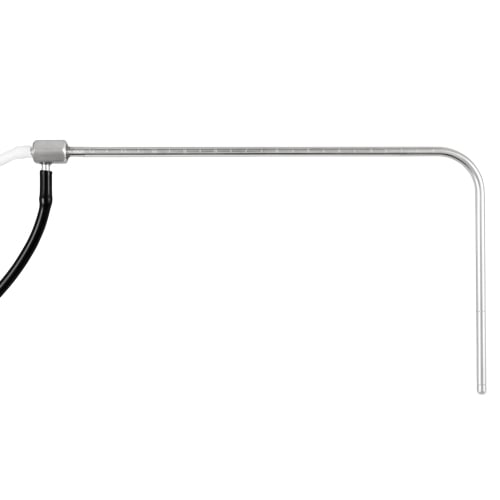

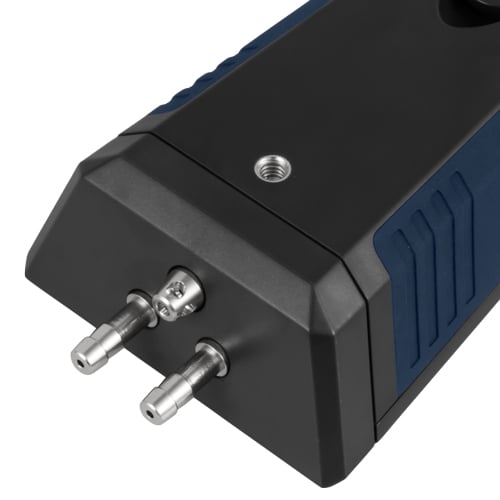

Trubica je zalomená, dlhá 335 mm a má priemer len 8 mm, takže sa zmestí do malého otvoru v potrubí aj do stiesneného priestoru. Na spodku prístroja je závit na statív – prístroj sa upne a obsluha má obe ruky voľné na vedenie trubice, čo je pri traverzovaní potrubia zásadný rozdiel.

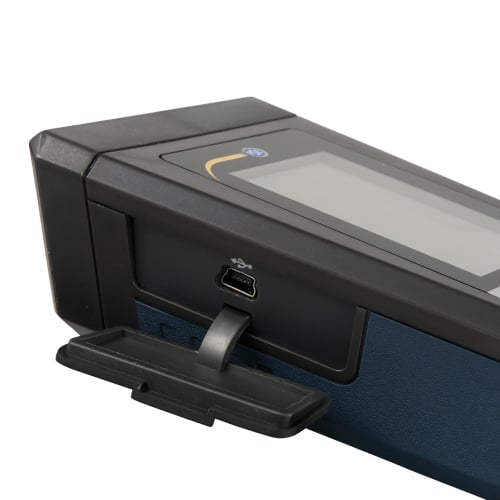

Namerané hodnoty si prístroj pamätá – 99 hodnôt pre každú veličinu. Cez micro-USB a priložený softvér sa dá merať aj v reálnom čase priamo do počítača, takže z merania vznikne podklad, ktorý sa dá priložiť k protokolu.

Pozor na umiestnenie trubice. Za kolenom, klapkou alebo ventilátorom je prúdenie rozvírené a rýchlosť vyjde nesprávne – nechajte pred meracím miestom aspoň päť priemerov potrubia rovného úseku. A pred každým meraním snímač vynulujte s odpojenými hadičkami.

Prístroj dodávame aj s kalibračným certifikátom ISO (verzia PCE-HVAC 2-ICA) – stačí to uviesť v poznámke objednávky alebo nám napísať.

Rozsah dodávky

• 1 × anemometer s Pitotovou trubicou PCE-HVAC 2
• 1 × zalomená Pitotova trubica
• 2 × tlaková hadička 85 cm
• 1 × kábel USB
• 1 × softvér
• 1 × batéria 9 V
• 1 × prepravný kufor
• 1 × návod na použitie
