Silomery a dynamometre

Ako silomer funguje

Jadrom digitálneho silomera je tenzometrický snímač – kovové teleso s nalepenými odporovými fóliami. Pri zaťažení sa teleso nepatrne deformuje, tenzometrom sa zmení elektrický odpor a prístroj tento signál prepočíta na silu. Mechanické silomery využívajú stlačenie kalibrovanej pružiny a hodnotu ukazujú ručičkou, hydraulické tlak kvapaliny v pieste. Jednotkou je newton (N), prípadne kilonewton (kN); starší údaj v kilogramoch je hmotnosť, nie sila, a prepočítava sa vzťahom 1 kgf ≈ 9,81 N.

Aký rozsah silomera zvoliť

Praktické pravidlo: očakávaná sila by mala padnúť medzi 20 a 80 % rozsahu prístroja. Digitálne silomery udávajú presnosť z plného rozsahu, nie z nameranej hodnoty – prístroj do 500 N s presnosťou ±0,3 % má chybu ±1,5 N bez ohľadu na to, či meriate 400 N alebo 10 N. Pri 10 N by to znamenalo 15 % chybu. Ak potrebujete pokryť veľmi široké pásmo, vyjde lacnejšie kúpiť dva prístroje než jeden „univerzálny".

Prečo ručné ťahanie skresľuje výsledok

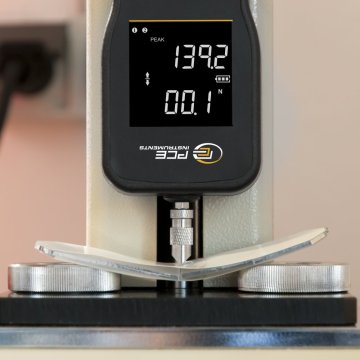

Pri ručnom meraní meníte rýchlosť aj uhol, a krivka vyjde zakaždým inak – rozdiely medzi opakovaniami bežne presahujú desiatky percent. Skúšobný stojan drží konštantnú rýchlosť posuvu, zaručí, že sila pôsobí v osi vzorky, a zaznamená celý priebeh sily v závislosti od dráhy. Bez neho sa skúška podľa normy nedá obhájiť a šarže sa nedajú medzi sebou porovnávať.

Na čo si dať pozor pri výbere

• Ťah, tlak alebo oboje – väčšina digitálnych modelov meria v oboch smeroch, mechanické často len v ťahu.
• Rýchlosť snímania – pri prasknutí či odtrhnutí trvá vrchol zlomok sekundy. Prístroj s nízkou vzorkovacou frekvenciou ho podhodnotí, preto je funkcia PEAK pri deštruktívnych skúškach nutnosťou.
• Interný alebo externý snímač – interný je kompaktný a hotový do ruky, externý sa dá zabudovať do stroja alebo prípravku a pokrýva vyššie sily.
• Príslušenstvo na uchytenie – háčik, čeľuste, kužeľ, plochá platnička a závitové adaptéry rozhodujú o tom, či vzorku vôbec upnete bez pošmyknutia.
• Pamäť a prenos do počítača – pri kontrole kvality potrebujete výsledok archivovať, nie odpísať z displeja.
• Kalibrácia – silomer sa kalibruje pravidelne, verzie s označením ICA majú ISO kalibračný certifikát už v cene.

Typické použitie

• Odtrhová a šmyková pevnosť lepených, zvarených a nitovaných spojov.
• Sila potrebná na otvorenie uzáveru, obalu alebo blistra.
• Zásuvná a vyťahovacia sila konektorov a kontaktov.
• Ovládacie sily tlačidiel, pák, spínačov a ovládačov.
• Pevnosť švov, zipsov, textílií, papiera a fólií.
• Kontrola tuhosti pružín a predpätia mechanizmov.
• Skúšky bezpečnostných prvkov, madiel, kotiev a úchytov.

Časté otázky

Aký je rozdiel medzi silomerom a dynamometrom?

V praxi ide o to isté zariadenie. Pojem dynamometer sa tradične používa pre prístroje s väčším rozsahom a pre závesné modely na váženie bremien, silomer pre ručné prístroje na skúšky ťahu a tlaku. Obidva merajú silu v newtonoch a princíp majú rovnaký.

Koľko je 1 kg na silomeri v newtonoch?

Bremeno s hmotnosťou 1 kg pôsobí v tiažovom poli Zeme silou približne 9,81 N. Prepočet platí len pri statickom zavesení – pri zrýchlení alebo rázoch je okamžitá sila výrazne vyššia.

Potrebujem k silomeru aj skúšobný stojan?

Ak výsledok len orientačne kontrolujete, nie. Ak porovnávate šarže, skúšate podľa normy alebo výsledok odovzdávate zákazníkovi, stojan je nevyhnutný – bez konštantnej rýchlosti posuvu nie je meranie opakovateľné.

Ako často sa silomer kalibruje?

Zvyčajne raz ročne, pri intenzívnom používaní alebo po preťažení skôr. Ak prístrojom dokladujete kvalitu voči odberateľovi, interval býva daný vaším systémom riadenia kvality.

Čo znamená funkcia PEAK?

Prístroj si zapamätá najvyššiu hodnotu, ktorá počas skúšky nastala. Pri deštruktívnych skúškach je to jediné použiteľné číslo – po prasknutí vzorky sila okamžite klesne a bez PEAK by ste maximum na displeji nestihli prečítať.

Dá sa silomerom merať aj tlaková sila?

Áno, digitálne modely merajú obojsmerne a v tlaku sa používajú s plochou alebo kužeľovou koncovkou. Dôležité je, aby sila pôsobila v osi snímača – bočné zaťaženie výsledok skresľuje a snímač poškodzuje.

Napíšte nám, čo skúšate a aké sily očakávate – odporučíme rozsah, typ snímača aj upínacie príslušenstvo. Súvisiace prístroje nájdete v kategóriách Meranie krútiaceho momentu, Merače zatváracích síl a Meranie napnutia remeňov.
