Analyzátor spalín povie, či kotol horí správne, koľko paliva odchádza komínom a či z neho neuniká oxid uhoľnatý.
Sme výhradný dovozca analyzátorov Seitron pre Slovensko a Česko a v tejto kategórii nájdete dve série: základný rad CHEMIST 100 BeGreen pre servis a revízie kotlov a rad NOVO s dotykovým displejom, až štyrmi článkami, zrieďovaním CO a zárukou 4 roky. Každá sada obsahuje sondu, kufor, softvér, Bluetooth aj kalibračný certifikát, nič sa nedokupuje. Záručný aj pozáručný servis, výmenu článkov a ročnú kalibráciu robíme v Košiciach.
Vyberte podľa úlohy
| Úloha | Čo potrebujete | Model |
| Servis a revízie plynových kotlov za najnižšiu cenu | O2, CO, ťah, účinnosť, certifikát EN 50379 | CHEMIST 101 |
| To isté s vytlačeným protokolom u zákazníka | Bluetooth tlačiareň v sade | CHEMIST 101S |
| Servis kotlov na dlhé roky bez starostí o články | NOVO so zárukou 4 roky, dotykový displej, zrieďovanie CO | NOVO 2 |
| Protokol tlačiť priamo z prístroja | zabudovaná tlačiareň | NOVO 2 P, NOVO 3 P |
| Kontrola emisií s NOx | tretí článok NO | NOVO 3, CHEMIST 103 |
| Uhlie, ťažký olej, biomasa | štvrtý článok SO2 | NOVO 4S |
| Skutočné NOx (NO + NO2) pri plynových motoroch a turbínach | štvrtý článok NO2 | NOVO 4N |
| Zloženie bioplynu pred kogeneráciou | CH4 a CO2 infračervene, H2S | NOVO BIO |
CHEMIST 100 alebo NOVO
Obe série merajú to, čo protokol podľa EN 50379 vyžaduje: O2, CO, teploty, ťah, tlak plynu a vypočítanú účinnosť. Líšia sa v tom, ako dlho a ako pohodlne. CHEMIST 100 je 350-gramový prístroj s tlačidlami a pamäťou na päť analýz, ktorý sa magnetmi prichytí na kotol; stojí menej než polovicu NOVO. NOVO má dotykový displej 7 palcov, zrieďovanie CO, pamäť na tisíce analýz, protokol e-mailom a hlavne záruku 4 roky na prístroj aj články, takže štyri roky neplatíte nič okrem ročnej kalibrácie.
| CHEMIST 100 BeGreen | NOVO | |
| Meracie články | 2 alebo 3 (O2, CO, NO), pevná zostava | 2 až 4, rozšíriteľné (NO, NO2, SO2, H2, H2S, NH3, CxHy) |
| Článok CO | 0 – 4000 ppm, odolný voči H2 | 0 – 8000 ppm s kompenzáciou H2, zrieďovanie do 100 000 ppm |
| Displej | LCD 128 × 128 px, tlačidlá | dotykový TFT 7", režim PRO so zelenou zónou |
| Ťah a tlak plynu | áno, −100 až +200 hPa | áno, ťah ±250 Pa (0,1 Pa), tlak do 200 hPa |
| Pamäť | 5 analýz | 100 MB, tisíce analýz |
| Protokol | QR kód, aplikácia SmartFlue Lite, voliteľná tlačiareň | e-mail PDF, QR kód, aplikácia Smart Analysis, tlačiareň ST/P |
| Zachytávač kondenzátu | externý | vstavaný s LED okienkom |
| Sonda | 180 mm | 300 mm, jeden konektor, koncovky až 1000 mm |
| Hmotnosť | 350 g | 900 g |
| Záruka | 2 roky | 4 roky na prístroj aj články |
Všetky modely
| Model | Meracie články | Tlačiareň | Pre koho |
| CHEMIST 101 | O2 + CO | na dokúpenie | základný servis kotlov, O2 a CO |
| CHEMIST 101S | O2 + CO | Bluetooth | to isté s tlačiarňou v sade |
| CHEMIST 103 | O2 + CO + NO | na dokúpenie | servis kotlov s NO |
| CHEMIST 103S | O2 + CO + NO | Bluetooth | to isté s tlačiarňou v sade |
| NOVO 2 | O2 + CO | na dokúpenie | servis plynových a olejových kotlov, rozšíriteľný |
| NOVO 2 ST | O2 + CO | Bluetooth | to isté s tlačiarňou v sade |
| NOVO 2 P | O2 + CO | zabudovaná | to isté s tlačiarňou v prístroji |
| NOVO 3 | O2 + CO + NO | na dokúpenie | servis a emisie s NOx |
| NOVO 3 ST | O2 + CO + NO | Bluetooth | to isté s tlačiarňou v sade |
| NOVO 3 P | O2 + CO + NO | zabudovaná | to isté s tlačiarňou v prístroji |
| NOVO 4S | O2 + CO + NO + SO2 | na dokúpenie | uhlie, ťažký olej, biomasa (SO2) |
| NOVO 4N | O2 + CO + NO + NO2 | na dokúpenie | skutočné NOx pri nízkoemisných horákoch |
| NOVO BIO | CH4 + CO2 + O2 + H2S | na dokúpenie | zloženie bioplynu pred motorom |
Prípona ST znamená externú Bluetooth tlačiareň v sade, P tlačiareň zabudovanú v prístroji. Modely NOVO 2 a 3 sa dajú neskôr rozšíriť o ďalšie články až na štyri, NOVO 4S a 4N sú plné zostavy. Podrobnosti sú v podkategóriách Séria NOVO a Séria CHEMIST.
Čo analyzátor meria a čo z toho počíta
Sonda nasaje spaliny z komína, elektrochemické články zmerajú O2 a CO (prípadne NO, NO2, SO2), termočlánok teplotu spalín a vnútorný snímač ťah. Z týchto čísel a zvoleného paliva prístroj vypočíta CO2, lambdu, komínovú stratu a účinnosť a prepočíta CO na referenčný kyslík, aby sa dali porovnať kotly s rôznym prebytkom vzduchu.
| Hodnota | Čo hovorí | Bežné hodnoty pri plynovom kotle |
| O2 | koľko kyslíka zostalo nespotrebovaného, teda prebytok vzduchu | 3 – 6 % |
| CO | nedokonalé spaľovanie, nebezpečné pre obsluhu aj výmenník | pod 100 ppm, ideálne do 50 |
| CO2 | vypočítané z O2 a paliva, opak O2 | 8 – 10 % |
| Lambda (λ) | pomer skutočného a teoreticky potrebného vzduchu | 1,15 – 1,35 |
| Teplota spalín | koľko tepla odchádza komínom | 60 – 180 °C, kondenzačný 40 – 70 °C |
| Komínová strata qA | percento energie paliva, ktoré uniklo | 4 – 8 % |
| Účinnosť | 100 % mínus komínová strata | nad 92 %, kondenzačný nad 100 % (výhrevnosť) |
| Ťah | podtlak v komíne | −10 až −20 Pa atmosférický kotol |
| NOx | oxidy dusíka z vysokej teploty plameňa | pod 100 mg/kWh pri nízkoemisných kotloch |
Články, kalibrácia a servis
Elektrochemické články sú spotrebný diel: článok O2 v rade NOVO vydrží štyri roky, v CHEMIST 100 dva, NO2 a SO2 asi tri. Výrobca predpisuje kalibráciu raz ročne, ktorú robíme podľa postupov Seitron v Košiciach vrátane výmeny článkov, filtra a vystavenia certifikátu; prístroj je späť spravidla do týždňa. Články NOVO sú predkalibrované, takže výmena O2 zvládne aj používateľ.
Ako merať, aby protokol sedel
- Kotol na prevádzkovej teplote: merajte po niekoľkých minútach chodu na menovitom výkone, studený kotol dáva vysoké CO.
- Sonda v strede prúdu: špička sondy patrí do jadra prúdu spalín, pri stene komína prisáva vzduch a O2 vyjde vysoké.
- Tesný odber: pri kondenzačných kotloch a pretlakových komínoch utesnite merací otvor, inak sa spaliny riedia.
- Počkajte na ustálenie: články majú odozvu 20 až 50 sekúnd, čítajte až keď hodnoty stoja.
- Autozero na čistom vzduchu: prístroj nuluje pri zapnutí, nespúšťajte ho v kotolni plnej spalín; NOVO nuluje aj so sondou v komíne.
- Vyprázdnite kondenzát: plný zachytávač alebo mokrý filter spomalí odozvu a poškodí čerpadlo.
Časté otázky
Ktorý analyzátor stačí na servis plynových kotlov?
Na bežný servis a revízie stačí dvojčlánkový prístroj O2 a CO: CHEMIST 101 ako najlacnejšia certifikovaná voľba alebo NOVO 2 so zárukou 4 roky a rozšírením. NO potrebujete, ak protokol žiada NOx alebo meriate emisie väčších zdrojov.
Je na revízie povinný certifikát EN 50379?
Prístroje CHEMIST aj NOVO sú certifikované podľa EN 50379-1 až -3, čo je európska norma pre prenosné analyzátory spalín. Či ju konkrétna kontrola vyžaduje, určuje predpis alebo zákazník; certifikovaný prístroj je bezpečná voľba pre oba prípady.
Prečo NOVO stojí viac než CHEMIST?
Za dotykový displej, zrieďovanie CO, ktoré chráni článok pri zlom spaľovaní, pamäť na tisíce analýz, rozšírenie až na štyri články a záruku 4 roky namiesto dvoch. Pri každodennom používaní sa rozdiel vráti na článkoch a servise.
Ako často treba kalibrovať a meniť články?
Kalibrácia raz ročne podľa výrobcu, články podľa životnosti: O2 v rade NOVO štyri roky, v CHEMIST 100 dva, NO2 a SO2 asi tri. Kalibráciu a výmenu robíme v Košiciach, prístroj je späť spravidla do týždňa.
Meria analyzátor aj tlak plynu a ťah?
Áno, obe série majú vnútorný snímač na komínový ťah a po pripojení hadičky merajú tlak plynu na ventile, NOVO do 200 hPa súčasne s analýzou. Samostatný manometer nepotrebujete.
Dá sa protokol odovzdať zákazníkovi bez tlačiarne?
Áno, CHEMIST ukáže QR kód, ktorým si zákazník stiahne protokol do telefónu, NOVO ho pošle e-mailom ako PDF. Kto chce papier, vyberie verziu ST s Bluetooth tlačiarňou alebo P so zabudovanou.
Napíšte nám, aké kotly a palivá servisujete a či potrebujete tlač u zákazníka, a odporučíme model aj články.
Analyzátor spalín Seitron CHEMIST 101 BeGreen, O2 + CO, EN 50379
848,70 € s DPH
Analyzátor spalín Seitron CHEMIST 101S BeGreen, O2 + CO, s Bluetooth tlačiarňou, EN 50379
977,85 € s DPH
Analyzátor spalín Seitron CHEMIST 103 BeGreen, O2 + CO + NO, EN 50379
1 559,64 € s DPH
Analyzátor spalín Seitron CHEMIST 103S BeGreen, O2 + CO + NO, s Bluetooth tlačiarňou, EN 50379
1 722 € s DPH
Články
Meranie emisií spalín: prečo sa NO2 a SO2 strácajú v hadici a ako sa z ppm počíta limit

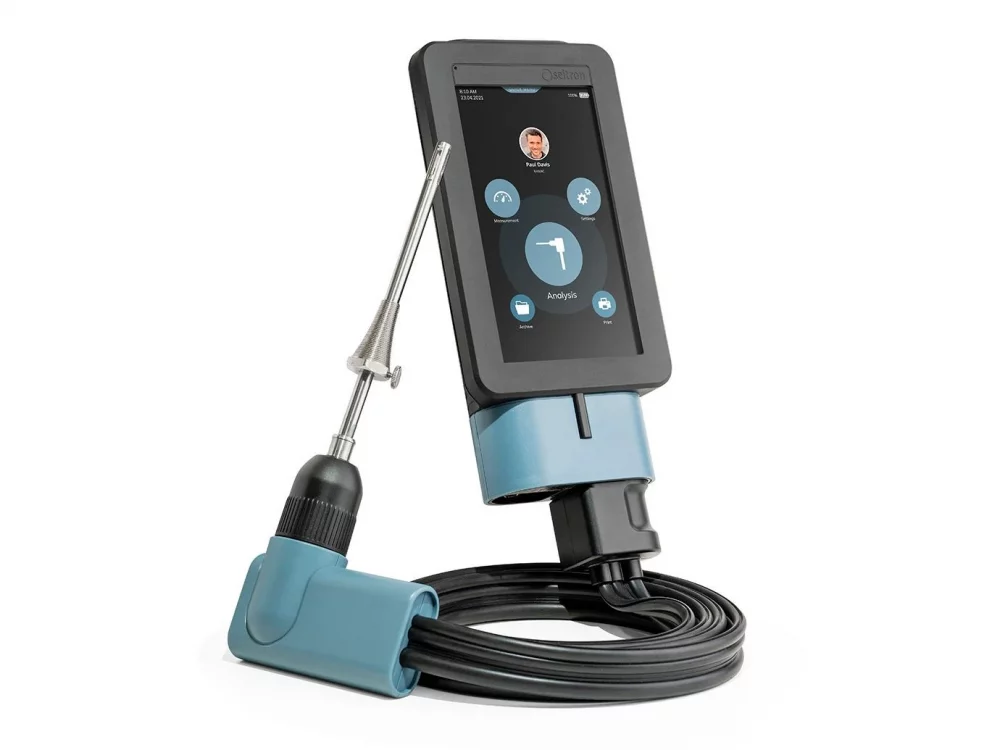

Ako čítať analýzu spalín: O2, CO, lambda a účinnosť v protokole z kotla
